Puede cortar formas en un sólido utilizando objetos alámbricos. PowerShape crea sólidos extrudidos a partir de los objetos alámbricos y los sustrae o interseca con el sólido.

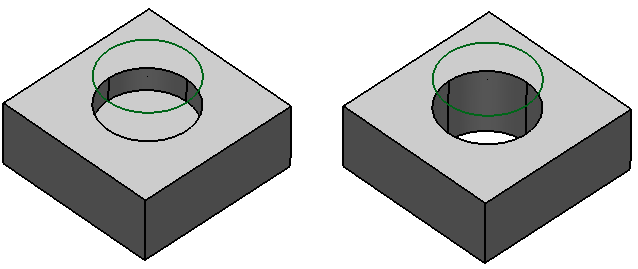

Puede cortar el sólido parcial o completamente:

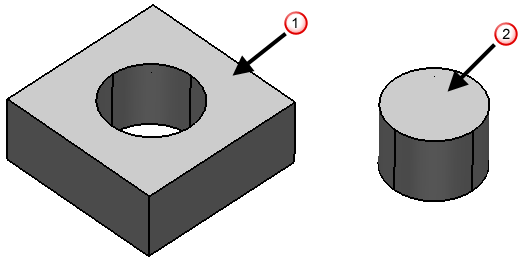

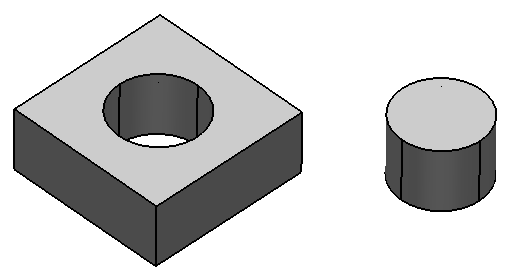

Puede conservar el material del interior o el exterior del corte:
Para crear un corte de sólido:
- Seleccione el sólido y los elementos alámbricos de cualquiera de las siguientes maneras:
- Asegúrese de que hay un sólido activo y seleccione los objetos alámbricos.
- Arrastre el cursor para seleccionar un sólido inactivo y los objetos alámbricos a la vez.

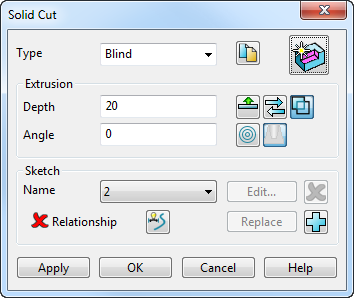

Nota: Los objetos alámbricos tienen que ser cerrados y planos. - Haga clic en la pestaña de Sólido > panel de Figuras > Cortar para abrir el cuadro de diálogo de Corte de sólido:
Cada objeto alámbrico se extrude a lo largo del eje normal al plano en el que se encuentra para crear el sólido extrudido.

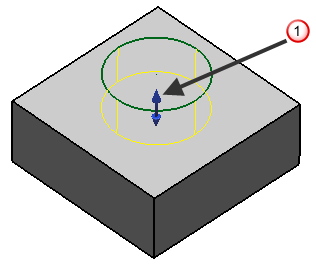

El sólido extrudido tiene un control
que se puede utilizar para modificar la longitud.
- Seleccione el Tipo de corte en la lista desplegable:
- Seleccione la entrada de Ciego para configurar la profundidad del corte en el sólido.
- Seleccione la entrada de Pasante para cortar hasta el final del sólido.
- Haga clic en el botón de
para crear una copia de las estructuras alámbricas originales que se utilizan en la construcción del corte.
- Introduzca la Profundidad. Esta es la longitud del sólido extrudido medida desde el plano de las estructuras alámbricas
.

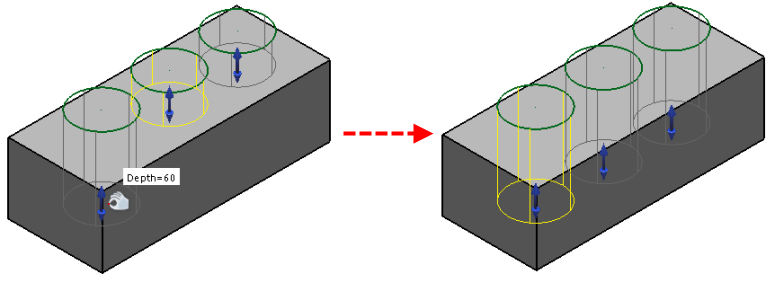

También puede ajustar la profundidad con el control. Si está creando un corte de sólido utilizando más de un elemento alámbrico, arrastrar el control de un sólido extrudido modifica las longitudes de todos los sólidos extrudidos. El valor de Profundidad del cuadro de diálogo se actualiza para reflejar el cambio.
Para cortar el sólido completamente, seleccione la entrada de Pasante de la lista de Tipo.
- Introduzca el Ángulo para definir un ángulo de desmoldeo para el sólido extrudido:
- Haga clic en el botón de
para ampliar la extrusión desde el dibujo en ambas direcciones. El botón se transforma en
para indicar que la extrusión está ampliada en ambas direcciones.
- Haga clic en el botón de
para invertir la dirección del corte.
- Haga clic en el botón de
para abrir el cuadro de diálogo de Relación de la figura con el sólido. Este cuadro permite especificar la posición de la figura respecto del sólido. El estado actual de la Relación se indica de las siguientes maneras:
No hay ninguna relación definida.
Hay definida una relación válida.
Hay una relación definida , pero hay un problema con la definición.
- Haga clic en el botón de
para añadir el dibujo seleccionado (arco, curva o curva compuesta) a la figura.
- Haga clic en el botón de
para agrupar dibujos anidados. Esta opción anida los dibujos que están en el mismo plano y los utiliza para generar una extrusión de tipo isla.
- Si se utilizan dos dibujos circulares concéntricos, se genera un tubo con espesor.
- Si se utilizan tres dibujos circulares concéntricos, dentro del tubo se genera un cilindro.
- Haga clic en el botón de
o en el de
para indicar si el ángulo de desmoldeo es interior o exterior.
- Utilice los botones de
y
para eliminar material. La configuración predeterminada elimina material fuera de los dibujos.
- Haga clic en el botón de para eliminar material dentro de los dibujos.
- Haga clic en el botón de para eliminar material fuera de los dibujos.
- Haga clic en el botón de
- Haga clic en el botón de Aplicar para crear el corte dejando el cuadro de diálogo abierto. Esto permite:
- crear otro corte.
- modificar el corte existente.
También puede hacer clic en el botón de Aceptar para crear el corte y cerrar el cuadro de diálogo.
Se visualiza un icono de Figura de corte
en el árbol de figuras de sólido.
Nombre — La lista desplegable recoge los nombres de los dibujos. Si la figura tiene más de un dibujo, el botón de Eliminar está activo. Puede eliminar un dibujo de la figura seleccionando un perfil en la lista desplegable de Nombre y haciendo clic en Eliminar.
Eliminar dentro del material — Active esta opción para extraer los sólidos extrudidos del sólido . Desactive esta opción para intersecar los sólidos extrudidos con el sólido .
