Creación de una hélice

Para crear una hélice:

1. Haga clic en la pestaña de Alámbrico > panel de Crear > Elipse > Hélice.
2. Sitúe el cursor y haga clic para introducir el punto de origen de la hélice.

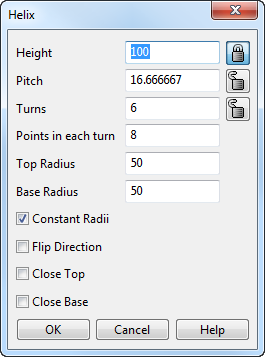

3. Utilice el cuadro de diálogo de Hélice para especificar las dimensiones de la curva de hélice:



   1. Introduzca la altura vertical total de la hélice.
      Se mide desde el punto de origen.

      Nota: También puede modificar la altura de la hélice arrastrando el control en forma de flecha de la parte superior de la hélice:



      Nota: Los campos de Altura, Paso y número de Vueltas están relacionados. Si modifica alguno, los demás se actualizan para mantener la coherencia de la configuración de la hélice.
   2. Introduzca un valor de Paso para especificar la distancia vertical que hay entre vueltas consecutivas.
   3. Introduzca el número de vueltas de la hélice.
   4. Haga clic en el botón de para bloquear o desbloquear los campos de Altura, Paso y número de Vueltas de la hélice.

      Cuando se bloquea un campo, este no se actualiza cuando se modifica otra dimensión. Por ejemplo, si bloquea la altura y cambia el paso, el número de vueltas se actualiza para mantener la coherencia de la definición.

      En el siguiente ejemplo, la altura tiene un valor de 100, el paso de 16,6 y las vueltas de 6:



      En el siguiente ejemplo, la misma hélice tiene la altura bloqueada y el paso ha aumentado hasta 30. Se ha reducido el número de vueltas para mantener la coherencia:

   5. Especifique el número de puntos Puntos en cada vuelta.

      Aumentar del número de puntos por vuelta mejora la precisión con la que se crea la curva.

   6. Introduzca un valor para especificar el radio de la parte superior de la hélice, el Radio superior.

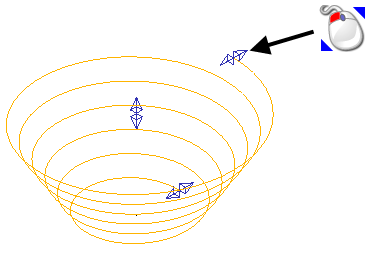

      Nota: También puede cambiar el radio superior de la hélice arrastrando el control en forma de flecha de la parte superior de la hélice:
   7. Introduzca un valor para especificar el radio de la base de la hélice, el Radio de la base.
      Nota: También puede cambiar el radio de la base de la hélice arrastrando el control en forma de flecha de la parte inferior de la hélice:
   8. Active la opción de Radios constantes para que los radios de la base y superior se mantengan iguales.
   9. Active la opción de Invertir la dirección para cambiar la dirección de la hélice a un sentido horario o antihorario.
   10. Active la opción de Cerrar la parte superior para crear un bucle cerrado de 360 a una altura constante alrededor de la parte superior de la hélice.
   11. Active la opción de Cerrar la base para crear un bucle cerrado de 360 a una altura constante alrededor de la base de la hélice.
   12. Haga clic en el botón de Aceptar para aceptar los cambios y cerrar el cuadro de dialogo.
       Nota: El eje de la hélice se alinea con la normal del plano de trabajo activo.
4. Para utilizar las opciones de edición de curvas, seleccione la hélice para visualizar la pestaña de Herramientas de curva.
