Adición de una cadena de sustitución a una plantilla de dibujo

Para añadir una cadena de sustitución a una plantilla de dibujo:

1. Haga clic en la pestaña de Anotación > panel de Texto > Horizontal.
2. En el dibujo, haga clic en la posición del texto.
3. Introduzca una etiqueta, si lo desea.
4. Haga clic en el botón de de la barra de herramientas de Texto para abrir el cuadro de diálogo de Sustituciones de texto.
5. Haga clic en la pestaña de Electrodo.



6. Introduzca la cadena de caracteres de sustitución de cualquiera de las siguientes maneras:
   • Seleccione la cadena de caracteres de sustitución correspondiente.

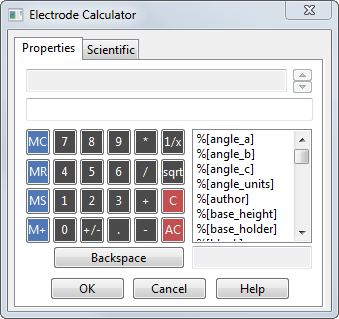

   • Haga clic en el botón de para introducir una expresión utilizando el cuadro de diálogo de Calculadora de electrodos.



     Utilice las opciones del cuadro de diálogo para introducir una expresión. Por ejemplo, la siguiente expresión proporciona una altura de seguridad de 10 por encima de la pieza:

     %part_max_z + 10

7. Haga clic en el botón de Aplicar.



8. Haga clic en el botón de Descartar y en el dibujo para visualizar el texto sustituido.
