Puede editar una vista gráficamente utilizando controles gráficos, que se visualizan cuando selecciona la vista.
El cursor se transforma en una mano cuando pasa el cursor por encima de los controles.

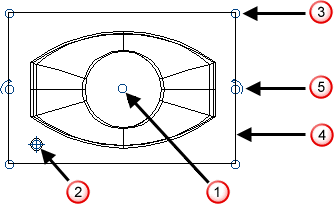

Hay cinco tipos de controles:

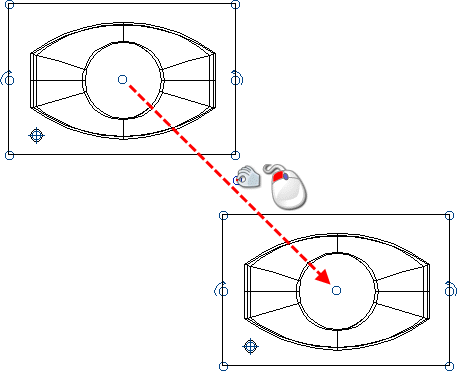

- El control central
se utiliza para posicionar la vista. Agarre el control y mueva la vista a la posición nueva:
- El control de origen
, como el central, se utiliza para posicionar la vista. Agarre el control y mueva la vista a la posición nueva.
A diferencia del control central, este utiliza el cursor inteligente para introducir posiciones. Por ejemplo, visualiza líneas de construcción y etiquetas cuando lo pasa por encima de puntos clave.
Para acceder a más información, consulte la sección de Uso del cursor inteligente para introducir posiciones.

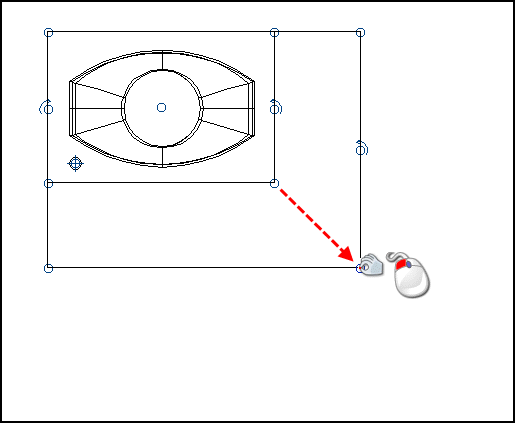

- Los controles de esquina
se utilizan para modificar el tamaño de la vista. Cuando mueve el control, los dos lados adjuntos al control cambian de tamaño:

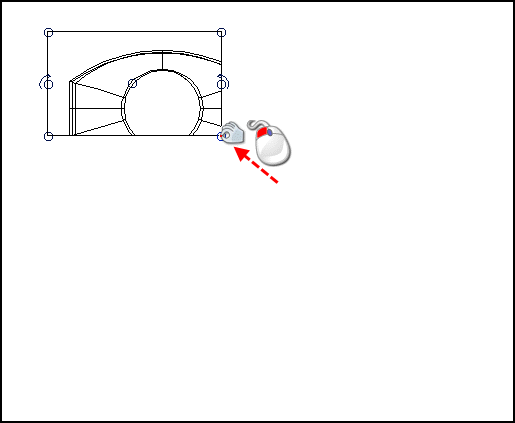

Cuando modifica el tamaño de la vista, se ve más o menos del modelo. La imagen de abajo representa lo que se ve cuando se encoge una vista. La vista del modelo se restringe al límite de la vista:

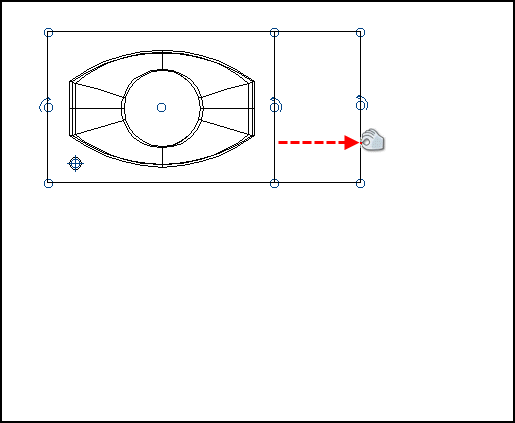

- Los controles laterales
también modifican el tamaño de la vista. No obstante, únicamente se modifica el lado de la vista cuyo control se modifica:

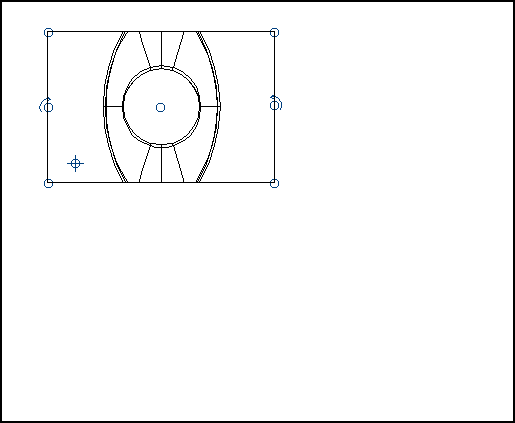

- Los controles de rotación
rotan la vista 90
. Haga clic en el control de rotación derecho para rotar la vista 90 en sentido contrario a las agujas del reloj o en el izquierdo para rotarla 90 en el sentido de las agujas del reloj.
El modelo rota dentro de la vista:
