Selección del límite de rayado

Hay dos formas de seleccionar el límite de rayado:

• Seleccione un área enmarcada con una estructura alámbrica:

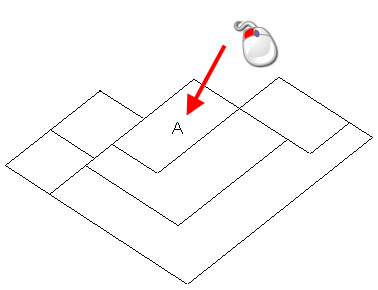

  • Haga clic en un espacio libre de un área enmarcada por objetos alámbricos.

    Hacer clic como se indica en el ejemplo raya la zona A:



• Utilice estructuras alámbricas para configurar el límite:
  1. Haga clic en un objeto alámbrico para configurarlo como el elemento de inicio del límite de rayado.

     Cuando se selecciona un objeto, se despliega la barra de herramientas de Crear un rayado y se selecciona un límite.

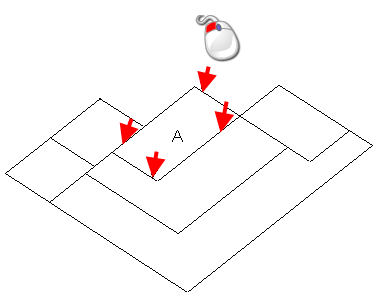

  2. Cuando haya decidido la posición del límite del rayado, seleccione un objeto cercano a una intersección para indicar que el límite tiene que girar a la izquierda en esa intersección. Por ejemplo, para rayar la zona A, haga clic en los objetos de la siguiente manera:



     Para rayar la zona B, haga clic en los objetos que indica el ejemplo:



     Cuando el modo de Girar a la izquierda en la ramificación está activado en la barra de herramientas de Crear un rayado (opción predeterminada), puede seleccionar el límite de rayado completo con un clic del ratón.

  3. Cuando haya seleccionado el límite correspondiente, haga clic en el botón de Guardar de la barra de herramientas. Se añade el patrón de rayado seleccionado a la zona seleccionada.

Para editar el límite del rayado, utilice la barra de herramientas de Crear un rayado. Esta barra de herramientas se utiliza igual que la barra de herramientas de Curva compuesta.

Después de crear el rayado, puede editar el rayado.

Consejo: Puede modificar los atributos predeterminados de cada patrón de rayado con la página de Rayado del cuadro de diálogo de Opciones de Drafting.
