Utilice la opción de Análisis para detectar diferencias entre dos objetos:
Nota: La disponibilidad de esta figura depende de la licencia del usuario.
- Haga clic en la pestaña de Visualización > panel de Modelo > Análisis para abrir el cuadro de diálogo de Análisis de comparación:
- Seleccione el primer elemento que va a comparar (elemento de origen).
- Seleccione el segundo elemento que va a comparar (elemento de destino).
- Haga clic en el botón de Calcular.
Las diferencias entre los objetos se recogen en forma de mapa de errores:
- Utilice las opciones del cuadro de diálogo de la siguiente manera:

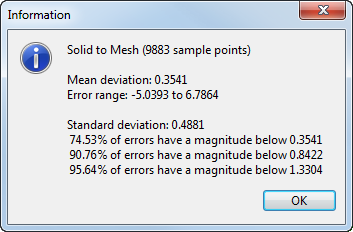

- Haga clic en el botón de Estadísticas
para ver las estadísticas de la desviación.
- Haga clic en el botón de Exportar
para exportar las diferencias con el cuadro de diálogo de Exportar a:
Puede exportar las diferencias entre los objetos a ficheros de texto ASCII o a ficheros STL.
- Haga clic en el botón de Opciones
para modificar las opciones del análisis de comparación.
- Haga clic en el botón de Desviaciones de las curvas
para ver las desviaciones de las curvas. Por defecto, esta opción está desactivada.
- Utilice la barra deslizante de Escala de línea o introduzca un valor en el campo correspondiente para determinar la anchura de las líneas de la desviación de las curvas. Esta opción únicamente está disponible cuando se ha hecho clic en el botón de Desviaciones de las curvas.
- Haga clic en los botones de Sombrear

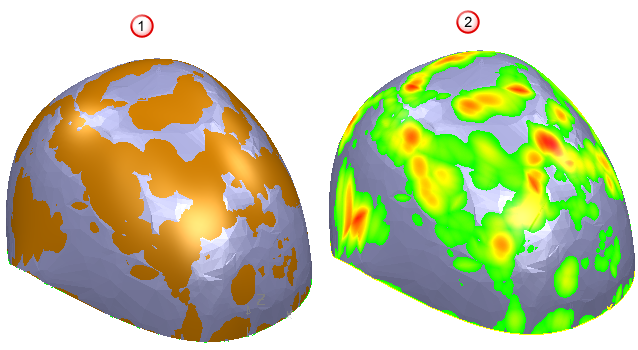

para visualizar u ocultar el sombreado. En el modelo de abajo se visualiza:
El sombreado de diferencia oculto.
El sombreado de diferencia visualizado.
- Haga clic en el botón de Estadísticas
