Definir las opciones para una plantilla de tabla de planificación de paneles

Puede personalizar la apariencia de las tablas de planificación de paneles. Puede especificar la configuración de apariencia general, así como la información del circuito y el resumen de cargas.

1. Haga clic en la ficha GestionarPlantillas de tabla de planificación de paneles Editar una plantilla.
2. En el cuadro de diálogo Editar una plantilla, en Plantillas, especifique una plantilla y haga clic en Abrir.
3. En la ficha Modificar plantilla de tabla de planificación de paneles, haga clic en Definir opciones de plantilla.
4. Defina las opciones de plantilla de las siguientes categorías según sea necesario:

   Parámetros generales

   Las opciones Parámetros generales permiten personalizar la apariencia general de la tabla de planificación de paneles, como la anchura, piezas, bordes y número de ranuras y piezas que se muestran. Puede modificar estos parámetros antes o después de crear una tabla de planificación de paneles para que se ajusten a las especificaciones.

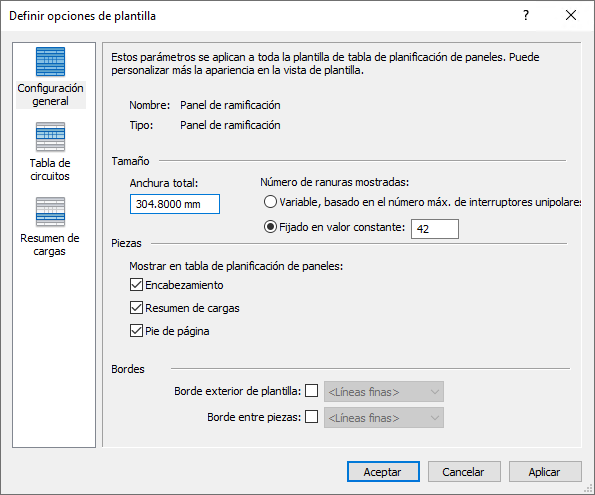

   1. En el panel izquierdo, seleccione Parámetros generales.
   2. Para Anchura total, especifique la anchura de la tabla de planificación trazada en pulgadas.
   3. Para Número de ranuras mostradas, especifique si las ranuras para mostrar se determinan a partir del equipo eléctrico o tienen definido un valor constante. Si selecciona Variable basada en número máximo de interruptores unipolares, el número de ranuras se determina mediante el parámetro Número máx. de interruptores unipolares en las propiedades del equipo eléctrico.
      Nota: Si el número de polos en un dispositivo supera el número de ranuras especificadas por la plantilla, se muestra una advertencia.
   4. En Mostrar en la tabla de planificación de paneles, especifique si desea mostrar las partes de la plantilla Encabezamiento, Resumen de cargas y Pie de página.
   5. En Bordes, especifique si desea mostrar un borde exterior y un borde entre las partes de la plantilla.

   Tabla de circuitos

   Especifica el diseño de la información del circuito de la tabla de planificación de paneles y los parámetros relacionados con el circuito.

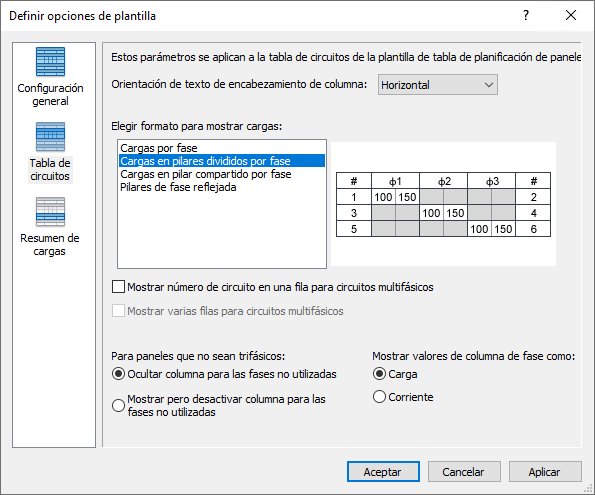

   1. En el panel izquierdo, seleccione Tabla de circuitos.
   2. Especifique la orientación del texto de encabezamiento de columna. El formato seleccionado para visualizar las cargas proporciona un método interactivo para personalizar el formato de la tabla de cargas.
   3. Especifique un formato para mostrar las cargas. Las opciones de formato dependen del tipo de plantilla de la tabla de planificación de paneles (y de la configuración del panel) que se va a editar. La configuración del panel determina las opciones de formato disponibles.
   4. Especifique la unidad de medida en las columnas de fase.
   5. Especifique si desea mostrar valores de columna de fase en cargas (VA) o corriente (amperios).

   Resumen de cargas

   Especifica qué clases de carga se muestran en las tablas de planificación de paneles y su orden.



   Opciones de resumen de cargas

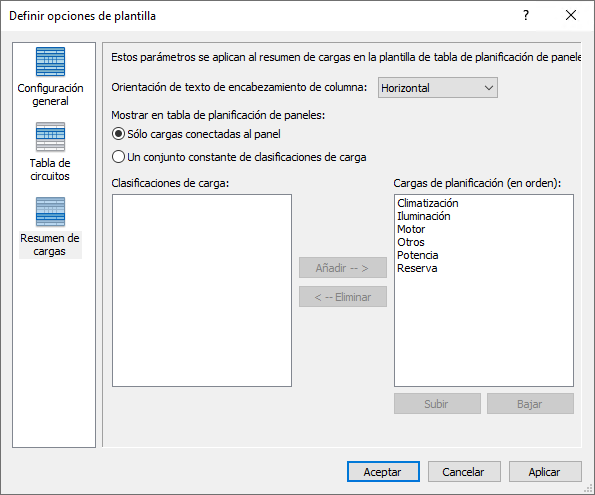

   1. En el panel izquierdo, seleccione Resumen de cargas.
   2. En Orientación de texto de encabezamiento de columna, especifique cómo se muestra el texto.
   3. En Mostrar en la tabla de planificación de paneles, especifique si desea mostrar solo las cargas conectadas o un conjunto constante de cargas. Cuando se selecciona un conjunto constante, utilice los botones Añadir y Eliminar para especificar las cargas que desea mostrar.
