Utilice el proceso de sincronización mediante la extensión de Advance Steel para actualizar el modelo de Revit con los cambios realizados en Advance Steel.
La sincronización es un proceso que permite actualizar las modificaciones con el formato .smlx sin tener que volver a importar la estructura completa.

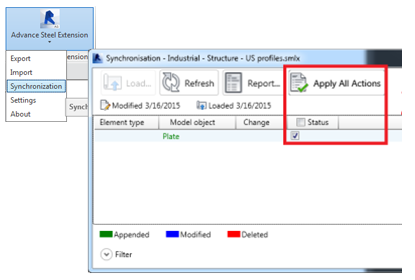

Flujo de trabajo de sincronización:

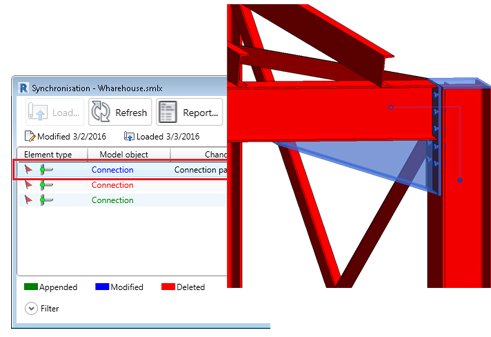

Para detectar rápidamente objetos de modelo de Revit, puede hacer doble clic en las líneas (modificadas o suprimidas) dentro del cuadro de diálogo Synchronization para resaltar y ampliar la visualización de los objetos en el modelo. Si el elemento no está visible en la vista actual, se abrirá una vista en la cual lo esté. Si el elemento no está visible en ninguna vista del proyecto, se mostrará un mensaje de advertencia para indicar que no se ha podido encontrar ninguna vista:
El cuadro de diálogo Synchronization funciona con las unidades y las tolerancias definidas en el cuadro de diálogo Unidades de proyecto de Revit. Puede administrar la cantidad de líneas modificadas que se visualizan dentro del cuadro de diálogo Synchronization cambiando la tolerancia de las unidades en el cuadro de diálogo Unidades de proyecto.
En el cuadro de diálogo Synchronization, las casillas de verificación principales funcionan con los filtros aplicados. Si se seleccionan objetos utilizando los filtros y se activa una casilla de verificación principal, solo dichas líneas tendrán la casilla de verificación individual seleccionada.

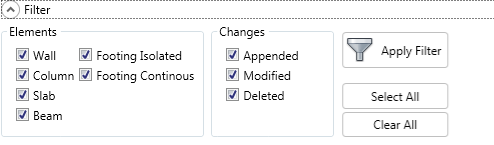

Cuadro de diálogo Sincronización - Casillas de verificación principales | Cuadro de diálogo Sincronización - Filtros de selección |
---|---|
![]() |
![]() |
En las imágenes siguientes se muestra un ejemplo:

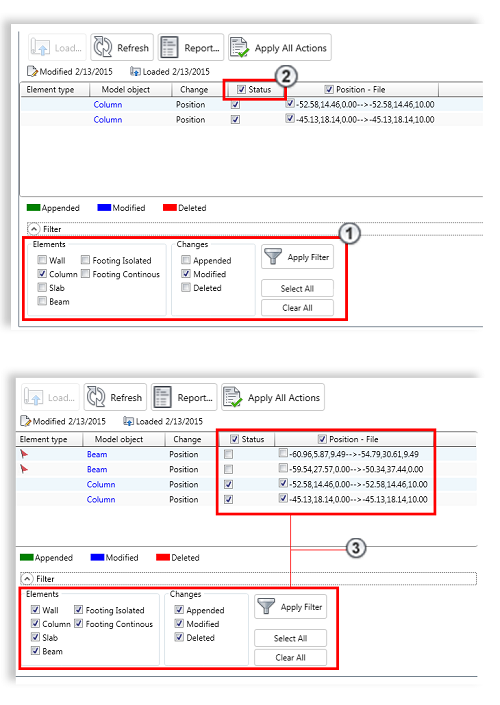

Se han seleccionado elementos de pilar para mostrarlos . Se ha seleccionado la casilla de verificación principal Estado
. Todos los objetos se han establecido de nuevo como visibles
.
En el cuadro de diálogo, verá que solo las líneas de pilar tienen las casillas de verificación individuales seleccionadas.

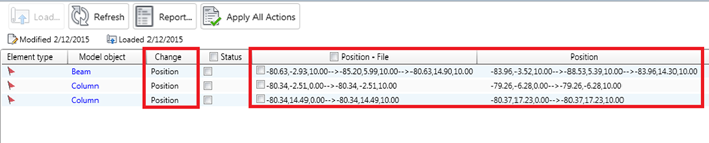

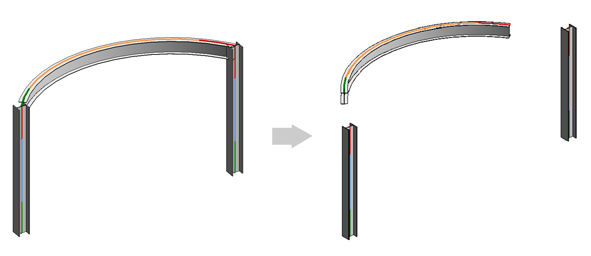

En el cuadro de diálogo Synchronization, se muestran los cambios de Position (Posición) y Offset (Desfase) en una sola línea de modificación. Se le solicitarán los puntos de coordenadas de los puntos inicial y final del eje del sistema. Esto se aplica a todos los elementos lineales, incluidas las vigas curvas. Los ejes rectos se definen mediante dos puntos con la sintaxis siguiente "0,0,0->1500,0,0" y los ejes de viga curva se definen mediante tres puntos "0,0,0->1500,1500,0->3000,0,0", donde las coordenadas centrales representan el punto medio de la viga curva.

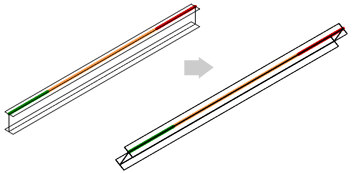

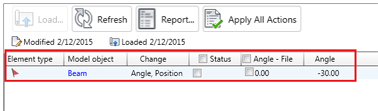

En Revit las rotaciones de sección de vigas y pilares se detectan y aplican mediante el cuadro de diálogo Sincronización. El cambio se muestra con la palabra "Angle" (Ángulo).
Las siguientes modificaciones de pletina se pueden sincronizar en Revit:
Para mostrar las funciones mencionadas anteriormente, se exportó un modelo de Revit y, a continuación, se importó a Advance Steel. Aquí se han modelado varias conexiones entre los elementos estructurales. Tras este paso, el modelo se exportó de nuevo, esta vez desde Advance Steel, y los objetos de pletina se sincronizaron en el modelo inicial de Revit.
Consulte el ejemplo en las imágenes a continuación:
Modelo de Advance Steel | Modelo de Revit | Proceso de sincronización de Revit | Modelo de Revit sincronizado |
![]() |
![]() |
![]() |
![]() |

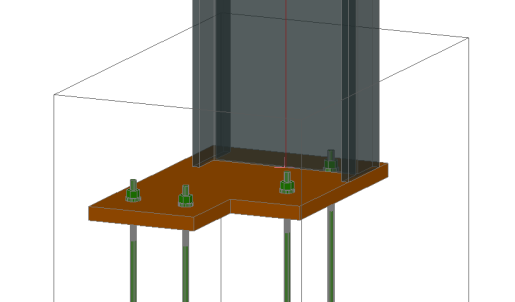

En el siguiente ejemplo, la pletina base de la esquina se rotó 90 grados en el modelo de Advance Steel.
Cuando esta modificación vuelve a sincronizarse en el modelo de Revit, la diferencia se detecta como un cambio de posición.

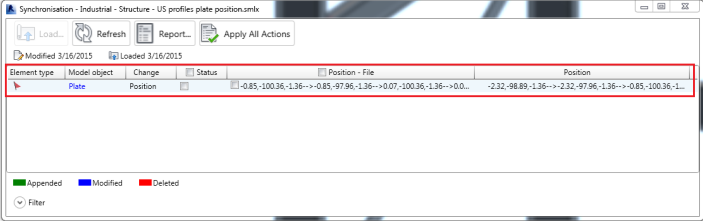

El cuadro de diálogo Sincronización compara las coordenadas de cada uno de los puntos que definen la pletina y los muestra en la interfaz como: "-0.85,-100.36,-1.36 à -0.85,-97.96,-1.36 à 0.07,-100.36,-1.36 à ...".
Si el cambio se aplica, la pletina base de la esquina se rota a la nueva posición.
Modelo de Advance Steel | Modelo de Revit | Proceso de sincronización de Revit | Modelo de Revit sincronizado |
![]() |
![]() |
![]() |
![]() |

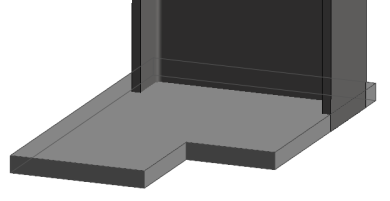

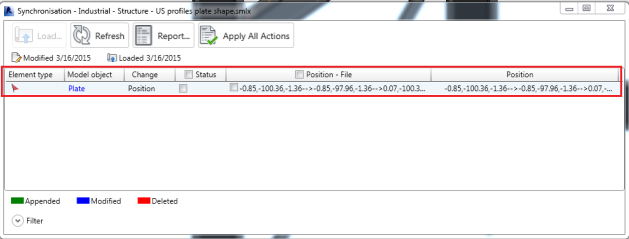

En el siguiente ejemplo, se modificó la forma de la pletina base en el modelo de Advance Steel. Cuando esta modificación vuelve a sincronizarse en el modelo de Revit, la diferencia también se detecta como un cambio de posición. El cuadro de diálogo Sincronización compara las coordenadas de cada uno de los puntos que definen la pletina y los muestra en la interfaz como: "-0.85,-100.36,-1.36 à -0.85,-97.96,-1.36 à 0.07,-100.36,-1.36 à ...".

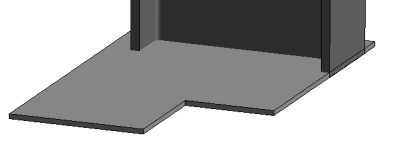

Si se aplica el cambio, la forma de la pletina se modifica en consecuencia.
Modelo de Advance Steel | Modelo de Revit | Proceso de sincronización de Revit | Modelo de Revit sincronizado |
![]() |
![]() |
![]() |
![]() |

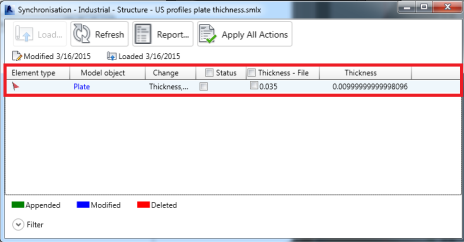

En el siguiente ejemplo, se aumentó el grosor de la pletina en el modelo de Advance Steel. Cuando esta modificación vuelve a sincronizarse en el modelo de Revit, la diferencia se detecta como un cambio de grosor. Si se aplica la modificación, el grosor de la pletina se cambia de acuerdo con el nuevo valor.
Modelo de Advance Steel | Modelo de Revit | Proceso de sincronización de Revit | Modelo de Revit sincronizado |
![]() |
![]() |
![]() |
![]() |

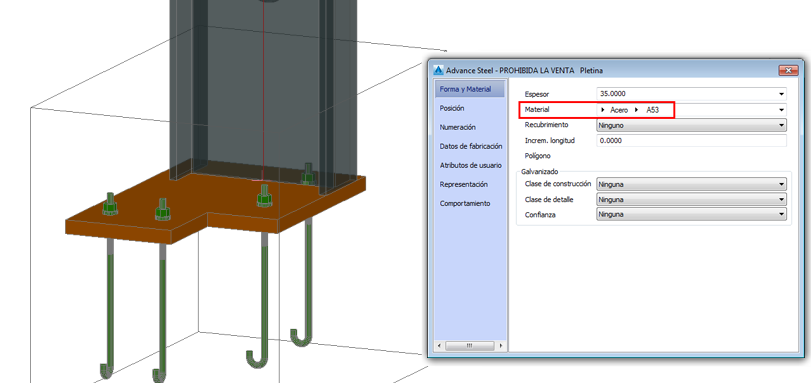

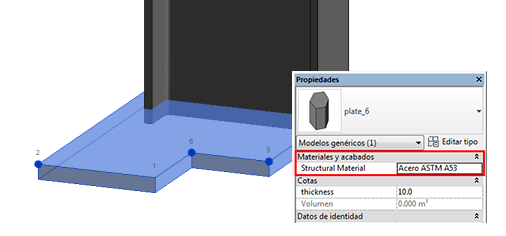

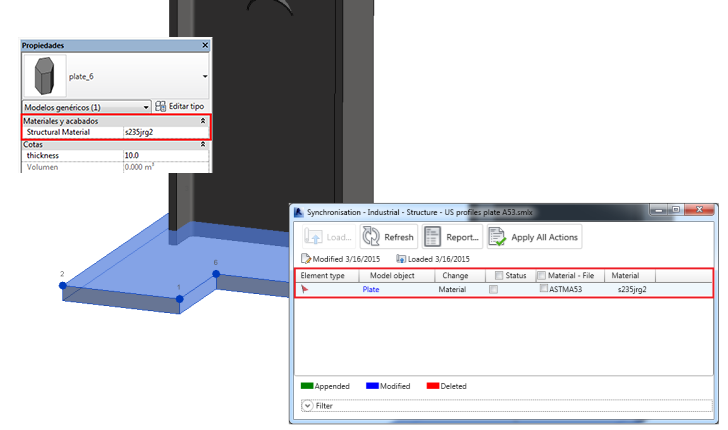

En el siguiente ejemplo, el material de la pletina base se modificó a "Acero ASTM A53" en Advance Steel. A continuación, esta modificación se sincronizó en el proyecto de Revit. La diferencia se detecta como un cambio de material. Si se aplica la modificación, el material de la pletina se cambia de acuerdo con el nuevo valor.
Modelo de Advance Steel |
![]() |
Proceso de sincronización del modelo de Revit |
![]() |
Modelo de Revit sincronizado |
![]() |
