Crear tipos de familia

Con la herramienta Tipos de familia puede crear diversos tipos (tamaños) para una familia.

Para ello, debe etiquetar previamente las cotas y crear los parámetros que van a cambiar.

Ejemplos

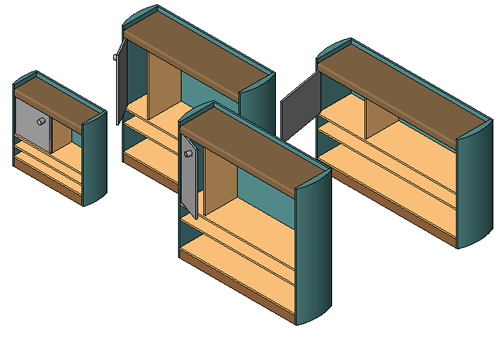

Familia de librerías que crea cuatro tipos (tamaños) de librería diferentes.

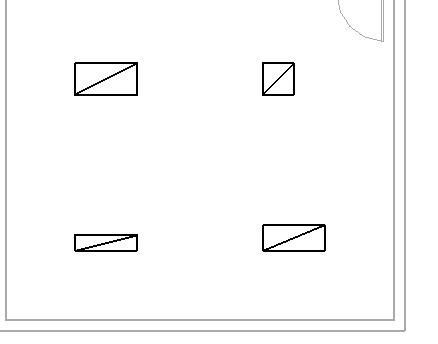

Familia de luminarias con 4 tipos (tamaños)

Cada tipo presenta un conjunto de propiedades (parámetros) que incluyen las cotas etiquetadas y sus valores. También puede añadir valores para los parámetros estándar de la familia (por ejemplo Material, Modelo, Fabricante, Marca de tipo, etc.).

Para crear tipos de familia

1. Haga clic en la ficha Creargrupo Propiedades (Tipos de familia).
2. En el cuadro de diálogo Tipos de familia, en Tipos de familia, haga clic en Nuevo.
3. Asigne un nombre a la familia y haga clic en Aceptar.
4. En el cuadro de diálogo Tipos de familia, introduzca los valores para los parámetros del tipo.
5. Haga clic en Aceptar.
