Para los dibujos de familia de piezas que requieren muchas páginas para detalles, puede crear varios planos y vincularlos al nivel superior de iFactory en lugar de iMembers individuales. En otras palabras, comience por crear un número de dibujo con todos los datos de revisión y la tabla de piezas representadas en la hoja 1 y, a continuación, proporcione información adicional, como las diferencias, en los demás planos.

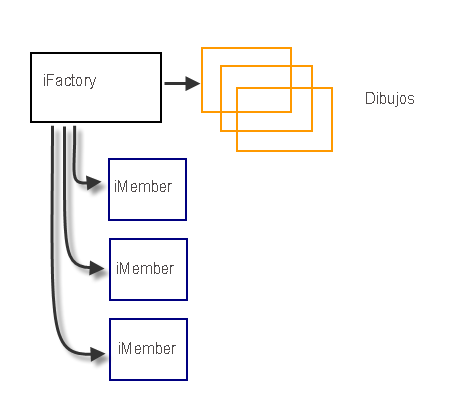

En la ilustración anterior de los miembros de la iPart, siga estos pasos para documentar sus detalles en varios planos.
- Documente todos los miembros de iPart en un dibujo o una serie de dibujos IDW vinculados a la totalidad de iFactory.
- Incluya una tabla de valores de parámetro que distinga los miembros de iFactory.
- Vincule una o varias de las hojas del archivo IDW para representar cada miembro de la iPart como sea necesario.
- Cree un artículo desde cualquier miembro de iPart.
Autodesk no recomienda crear un IDW tabulado de miembros individuales de iPart.
