Un menu de mosaïque d'images fournit une image sélectionnable à la place du texte. Vous pouvez créer, modifier ou ajouter des mosaïques d'images et des clichés de mosaïque d'images.
Une boîte de dialogue de mosaïque d'images s'affiche ; elle contient des images affichées par groupes de 20 et, à gauche, une zone de liste déroulante contenant les noms des fichiers cliché associés ou le texte connexe. Si une page de la boîte de dialogue de mosaïque d'images contient plus de 20 images, les clichés supplémentaires sont ajoutés sur une nouvelle page. Les boutons Suivant et Précédent sont activés pour permettre à l'utilisateur de parcourir les pages d'images.

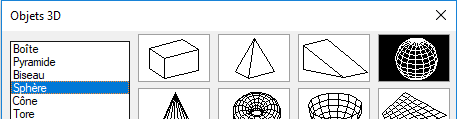

Voici un exemple d'un menu de mosaïque d'images.
La définition d'un menu de mosaïque d'images s'effectue dans l'éditeur Personnaliser l'interface utilisateur (IUP). Le tableau suivant présente les propriétés d'un menu de mosaïque d'images.
|
Propriétés du menu de mosaïque d'images Présentation des fenêtres en mosaïque |
||
|---|---|---|
|
Elément du volet Propriétés |
Description |
Exemple |
|
Nom |
Chaîne utilisée comme titre de la boîte de dialogue. |
Présentation des fenêtres en mosaïque |
|
Description |
Texte utilisé pour décrire l'élément et qui n'apparaît pas dans l'interface utilisateur. |
|
|
Alias |
Spécifie les alias du menu de mosaïque d'images. Cliquez sur le bouton … pour ouvrir la boîte de dialogue Alias. Chaque alias du fichier CUIx doit être unique ; il permet de référencer le menu de mosaïque d'images par programme. |
image_vporti |
Le tableau suivant présente les propriétés d'un cliché de mosaïque d'images.
|
Propriétés du cliché de mosaïque Quatre : égal dans le menu de mosaïque d'images Présentation des fenêtres en mosaïque. |
||
|---|---|---|
|
Elément du volet Propriétés |
Description |
Exemple |
|
Nom |
Chaîne affichée dans la zone de liste de la partie gauche de la boîte de dialogue du menu de mosaïque d'images. Cette chaîne n'accepte que des caractères alphanumériques sans aucun signe de ponctuation, à l'exception du trait d'union (-) et du caractère de soulignement (_). |
Quatre : égal |
|
Nom de commande |
Nom de la commande tel qu'il apparaît dans le volet Liste des commandes. |
Fenêtres en mosaïque, Quatre : égal |
|
Description |
Texte utilisé pour décrire l'élément ; n'apparaît pas dans l'interface utilisateur. |
|
|
Macro |
Macro de la commande. Respecte la syntaxe standard des macros. |
^C^C(ai_tiledvp 4 nil) |
|
ID élément |
Etiquette identifiant une commande de manière exclusive. |
MM_0427 |
|
Bibliothèque de clichés |
Fichier composé de divers clichés et créé à l'aide de l'utilitaire slidelib.exe. |
acad |
|
Etiquette du cliché |
Nom d'un cliché contenu dans le fichier de bibliothèque de clichés ou d'une image de cliché stockée séparément. |
vport-4 |
Vous pouvez utiliser à titre d'image tout cliché généré par l'application. Tenez compte des suggestions suivantes lorsque vous préparez des clichés pour un menu de mosaïque d'images.
- Proposez des images simples.Lorsqu'un menu de mosaïque d'images est affiché, l'utilisateur doit attendre que toutes les images aient été tracées avant de pouvoir en sélectionner une. Si vous affichez de nombreux symboles complexes, privilégiez des images simples et reconnaissables à un rendu parfait.
- Remplissez la zone. Lors de la création d'un cliché pour une image, assurez-vous que l'image occupe la totalité de l'écran avant d'exécuter la commande MCLICHE. Si l'image est très large et courte ou longue et étroite, le menu de mosaïque d'images aura meilleure apparence si vous centrez l'image à l'écran, à l'aide de la commande PAN, avant de créer le cliché.
Les images sont visualisées suivant un rapport de linéarité de 3:2 (largeur de 3 unités sur hauteur de 2 unités). Si votre zone de dessin comporte un rapport de linéarité différent, il peut être difficile de produire des clichés centrés dans le menu de mosaïque d'images. Si vous travaillez dans une fenêtre flottante présentant un rapport de linéarité de 3:2, vous pouvez positionner l'image et être assuré qu'elle s'affichera de la même manière dans le menu de mosaïque d'images.
- Gardez à l'esprit l'objet principal de ces images.N'utilisez pas des images pour encoder des concepts abstraits en symboles. Les mosaïques d'images servent principalement à sélectionner un symbole graphique.
