Compare un fichier de dessin spécifié avec le fichier de dessin en cours, mettant en évidence les différences à l'aide de couleur à l'intérieur de nuages de révision.
Méthodes d'accès
Barre d'outils :
Menu :
La boîte de dialogue de sélection des dessins s'affiche. Sélectionnez le fichier dessin à comparer au dessin courant.
La commande COMPARER vous fournit une comparaison visuelle entre le dessin en cours et un dessin de comparaison spécifié. En règle générale, il s'agit de différentes révisions d'un dessin, que vous pouvez examiner et modifier. Utilisez le viseur Comparaison de fichiers DWG pour travailler avec la comparaison.
DWG Comparer Viseur
-
Ouvre la palette de paramètres dans laquelle vous pouvez modifier les options de comparaison, notamment la couleur, les nuages de révision, les hachures et le texte.
Active ou désactive la comparaison à partir du viseur Comparaison de fichiers DWG.
Passe en revue chaque jeu de modifications, en zoomant automatiquement sur le suivant ou le précédent.
- Jeu de modifications courant/Nombre total de jeux de modifications. Affiche le nombre de jeux de modifications courant et le nombre total de jeux de modifications. Tapez un numéro de jeu de modifications spécifique et appuyez sur entrée pour effectuer un zoom sur ce jeu de modifications particulier.
Importe la sélection d'objets du dessin comparé dans le dessin courant. Si vous procédez ainsi, ces objets existeront dans les deux dessins et seront automatiquement grisés. Seuls les objets de la zone spécifiée qui ne se trouvent pas dans le dessin courant peuvent être sélectionnés pour l'importation.
-
Exporte les deux dessins vers un nouveau dessin de cliché qui combine les similitudes et les différences entre les deux dessins. Le résultat de cette opération est le même que celui d'une comparaison de dessins dans la version précédente.
Ferme le dessin de comparaison.

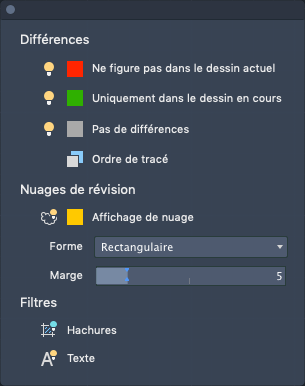

Palette Paramètres
Différences
Active ou désactive les objets qui se trouvent uniquement dans le dessin courant, uniquement dans le dessin comparé ou qui sont communs aux deux.
Echantillon de couleur. Spécifie la couleur des objets qui se trouvent uniquement dans le dessin courant, uniquement dans le dessin comparé ou qui sont communs aux deux.
Contrôle l'ordre d'affichage des objets qui se chevauchent dans la comparaison.
Nuages de révision
Affiche ou masque les nuages de révision autour de chaque jeu de modifications dans la comparaison. Les jeux de modifications sont les mêmes, que des nuages de révision s'affichent ou non.
- Rectangulaire. Crée un nuage de révision rectangulaire unique autour de chaque modification définie pour montrer les modifications effectuées.
- Polygonal. Crée des nuages de révision polygonaux autour de chaque ensemble de modifications pour afficher les modifications.
Marge. Contrôle la marge entre les ensembles de modifications et les nuages de révision.
Filtres
Détermine si les objets de hachures sont inclus dans la comparaison.
Détermine si des objets de texte sont inclus dans la comparaison.
