Exercice P7 : insertion de feuilles quadratiques USGS à l'aide de l'insertion rapide

Cet exercice vous apprend à utiliser la fonction d'insertion rapide pour insérer l'image en couleur d'une feuille quadratique USGS.

La méthode d'insertion rapide est l'une des nombreuses façons de spécifier le point d'insertion, la rotation et l'échelle d'une image à insérer. Cette méthode fait appel à la corrélation par défaut (fichier World, fichier de ressources, paramètres par défaut du AutoCAD Raster Design toolset, etc.) pour insérer l'image, au lieu de vous demander de définir ou de modifier les valeurs.

Cette méthode est pratique si vous souhaitez insérer rapidement des images sans modifier les valeurs de corrélation.

Exercices connexes

Avant de réaliser cet exercice, assurez-vous que les options du AutoCAD Raster Design toolset sont définies comme indiqué dans l'exercice Exercice A1 : définition des options du AutoCAD Raster Design Toolset.

Exercice

1. Dans le dossier \Tutorial5, ouvrez le fichier dessin Map_07.dwg.

   Choix d'une image à insérer

2. Pour afficher la boîte de dialogue Insérer une image, cliquez sur RasterInsérer.
3. Dans la liste Type de fichiers, choisissez TIFF.
4. Au besoin, accédez au dossier \Tutorial5.
5. Sélectionnez le fichier image henniker_01.tif.
6. Dans le menu Vues, vérifiez que les options Aperçu et Informations sont sélectionnées. Ces options permettent d'afficher une fenêtre d'aperçu et une liste d'informations sur l'image.
7. Vérifiez les valeurs de chaque paramètre.

   Insertion de l'image

8. Sous Options d'insertion, choisissez Insertion rapide. Vérifiez également que les options Afficher les cadres uniquement et Zoom sur image(s) ne sont pas sélectionnées.
9. Cliquez sur Ouvrir pour insérer l'image.

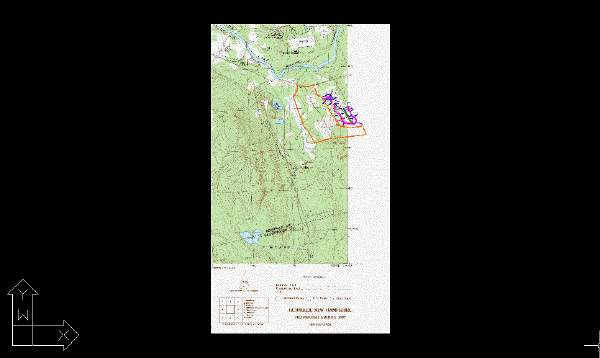

   Cette image est un fichier GeoTIFF contenant des données de corrélation. Le AutoCAD Raster Design toolset utilise ces valeurs lors de l'insertion de l'image.

   Affichage de l'image

10. Si la ligne d'étude vectorielle ne s'affiche pas au-dessus de l'image, entrez REGEN pour restaurer l'ordre d'affichage.
11. Cliquez sur le menu Affichage Vues existantes. Définissez ensuite la vue courante sur TU_henniker.

12. Fermez le dessin sans enregistrer les modifications.
