Exercice P8 : mise en transparence d'une partie de l'image

Cet exercice va vous apprendre à rendre transparente une couleur de l'image.

Vous pouvez spécifier une couleur transparente dans chaque image. Tous les éléments de l'image qui sont de cette couleur (ou nuance de gris) peuvent ensuite être définis comme opaques ou transparents. Ainsi, vous pouvez voir les informations affichées derrière l'image. Dans les images à deux tons, la couleur transparente correspond toujours à la couleur d'arrière-plan de l'image.

Exercices connexes

Avant de réaliser cet exercice, assurez-vous que les options du AutoCAD Raster Design toolset sont définies comme indiqué dans l'exercice Exercice A1 : définition des options du AutoCAD Raster Design Toolset.

Exercice

1. Dans le dossier \Tutorial5, ouvrez le fichier dessin Map_08.dwg.
2. Sélectionnez le cadre de l'image de la feuille quadratique USGS.

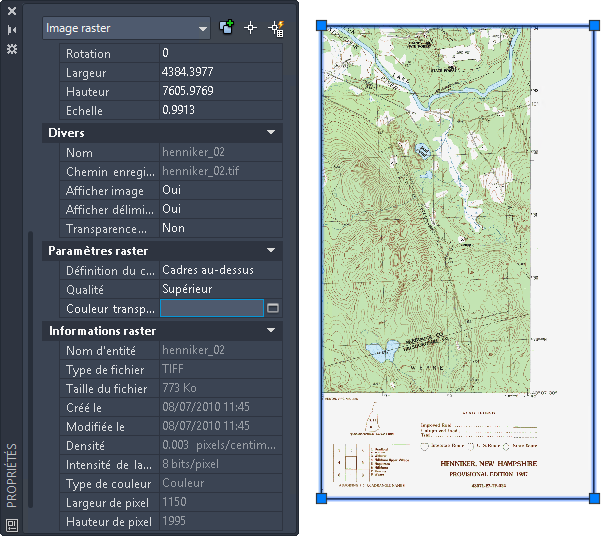

3. Cliquez avec le bouton droit de la souris, puis choisissez Propriétés pour afficher la fenêtre correspondante.

   Le tableau de la fenêtre Propriétés est long. Vous pouvez utiliser le curseur vertical pour le parcourir de haut en bas. Vers le bas du tableau, vous trouverez deux onglets intitulés Divers.

   Définition des propriétés de transparence d'arrière-plan de l'image

4. Dans l'onglet Divers supérieur, sélectionnez la propriété Transparence d'arrière-plan et affectez-lui la valeur Oui.

   Les propriétés de transparence d'arrière-plan s'affichent sous Divers, à la fin de la liste des propriétés.

5. Dans l'onglet Divers inférieur, sélectionnez la propriété Couleur transparente, puis cliquez sur le bouton Choisir [...] pour afficher la boîte de dialogue Couleur transparente.
6. Sélectionnez Choisir, puis cliquez n'importe où dans l'une des bordures blanches de l'image USGS. Cliquez ensuite sur OK.

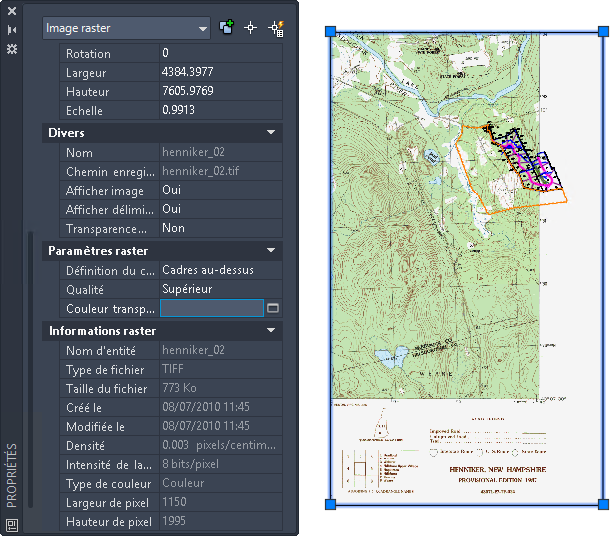

   La bordure blanche devient transparente, de même que toute zone blanche de la carte.


7. Fermez la fenêtre Propriétés.
8. Fermez le dessin sans enregistrer les modifications.
