Exercice S6 : correction d'images déformées

Cet exercice vous apprend à utiliser l'option Redresser afin de corriger des images déformées ou inclinées dans leur cadre.

Exercices connexes

Avant de réaliser cet exercice, assurez-vous que les options du AutoCAD Raster Design toolset sont définies comme indiqué dans l'exercice Exercice A1 : définition des options du AutoCAD Raster Design Toolset.

1. Dans le dossier \Tutorial2, ouvrez le fichier dessin Scanned_04.dwg.

   Déplacement de l'image

2. Tapez d pour exécuter la commande Déplacer, sélectionnez le cadre d'image, puis appuyez sur la touche ENTREE.

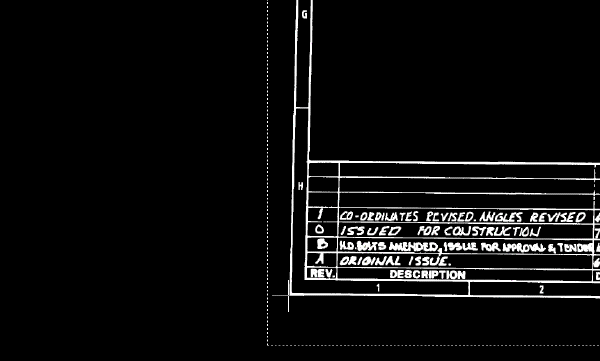

3. Effectuez un zoom avant, puis sélectionnez le point de base, qui correspond à l'angle inférieur gauche de l'image raster. Ne sélectionnez pas le cadre d'image.

4. Tapez 0,0 pour le deuxième point (point de destination).

   Le point de base de l'image se place à la position 0,0.

   Redressement de l'image

5. Utilisez la commande VUE pour restaurer la vue TU_extents_new.
6. Cliquez sur le menu Raster NettoyerRedresser.
7. Tapez 0,0 pour le point de base.
8. Tapez 0,0 pour le point d'angle source.

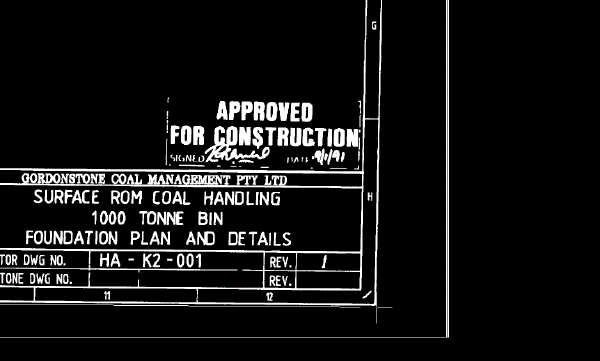

9. Effectuez un zoom avant, puis sélectionnez le second point d'angle, qui correspond à l'angle inférieur droit de l'image raster. Ne sélectionnez pas le cadre d'image.


   La ligne de base de l'image a été spécifiée comme ligne de référence pour l'opération de redressement.

10. Acceptez 0 comme angle de destination.

    L'image est alignée sur l'axe horizontal du dessin.

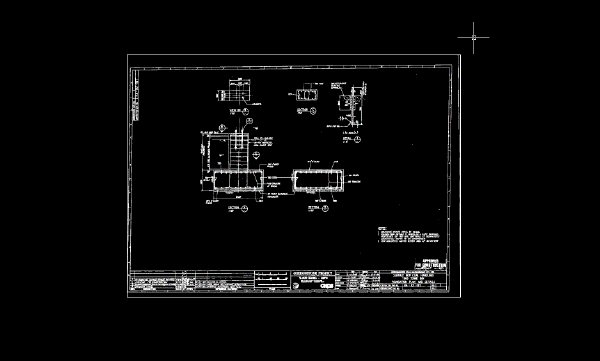

11. Utilisez la commande VUE pour restaurer la vue TU_extents_new et afficher l'image redressée.

    Une fois redressée, l'image n'est plus inclinée dans le cadre d'image.


12. Fermez le dessin sans enregistrer les modifications.
