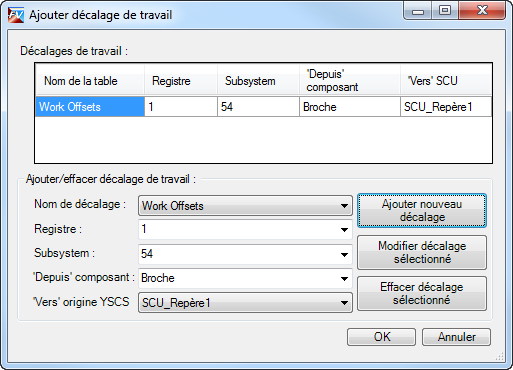

Utilisez la boite de dialogue Ajouter décalage de travail pour spécifier les décalages de code G de travail de VERICUT, qui déterminent où se trouvent les points de contact du code G
Les décalages de travail actuellement définis sont affichés dans la section Décalages de travail.
Pour utiliser la boite de dialogue Ajouter décalage de travail :
- Dans la liste Offset Name, sélectionnez une option pour déterminer le type de table de décalage pour déterminer le nom de la table. Sélectionnez parmi :
- Décalages de travail — Stockez les valeurs de décalage de système de coordonnées (décalage de posage).
- Origine programme — Spécifiez l'emplacement de l'origine du programme d'une fichier programme CN code G, qui représente la compensation de longueur d'outil.
- Si Décalages de travail est sélectionné, entrez le décalage de posage correspondant dans le champ Registre (tel que 54 pour G54 ou 55 pour G55).
- Dans le champ Subsystem, entrez l'ID de sous-système machine défini dans le fichier machine de VERICUT.
- Dans la liste 'Depuis' composant, sélectionnez le composant machine de VERICUT qui représente l'origine du point pour la détermination du décalage d'origine programme.
- Dans la liste 'Vers' origine YSCS, sélectionnez le SCU de FeatureCAM qui représente l'origine du programme CN. C'est généralement le nom du repère.
- Pour :
- créer un nouveau décalage en utilisant les valeurs que vous avez entré, cliquez sur Ajouter nouveau décalage.
- remplacer le décalage sélectionné par les valeurs que vous avez entrer, cliquez sur Modifier décalage sélectionné. .
- effacer le décalage sélectionné, cliquez sur Effacer décalage sélectionné.
- Cliquez sur OK pour fermer la boite de dialogue et enregistrer les changements.
