Vous pouvez définir la forme des parois d'une feature de bossage, de contournage ou d'empochage en spécifiant une courbe de section transversale. Cette courbe est balayée le long de la courbe de la feature pour créer une forme générale. La courbe doit être :
- dans le plan XY, avec le point de départ de la courbe à (0,0) sur l'axe du repère, par exemple :
utiliser la courbe de section transversale :

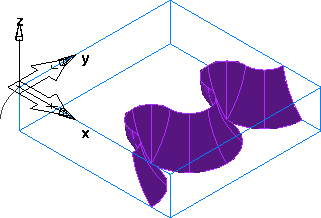

pour créer cette feature :

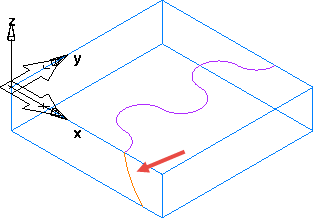

- en place sur la courbe de la feature, par exemple :
utiliser la courbe de section transversale :

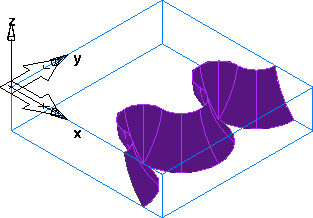

pour créer cette feature :
La courbe doit être une fonction en Y et en Y. Cela signifie que quand vous dessinez une ligne verticale parallèle à l'axe X ou Y à travers ma courbe en n'importe quel point, elle ne peut croiser la courbe qu'une seule fois.
