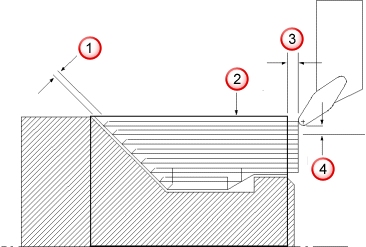

Ce paramètre spécifie l'angle entre le mouvement d'avance transversal et le mouvement de retrait. Pour les passes d'ébauche et de finition, cet angle est mesuré par rapport aux lignes de scan d'ébauche.
Longueur de retrait
Frontière
Garde
Profondeur
Un angle de 90
se retire perpendiculaire à la passe d'ébauche. Un angle de 45 s'éloigne de la pièce et de la broche. Un angle de 135 se retire vers la broche. L'angle de retrait pour la finition ne dépend pas de la forme de la courbe de la feature. Même si aucune passe d'ébauche n'est créée, l'angle de retrait pour la passe de finition est mesuré par rapport aux lignes de scan d'ébauche.
L'angle d'engagement et l'angle de retrait sont spécifiés du parcours (ou de l'extension du parcours), par rapport au côté du parcours sur lequel est l'outil et la direction dans laquelle l'outil se déplace. Su l'image ci-dessous, Point 1 est le point d'engagement calculé et Point 6 est le point de retrait calculé.
