Les types de machine 5-axes suivants sont pris en charge par FeatureCAM.
Machines table sur table
Horizontale avec tables empilées — Ces machines de fraisage horizontales pivotent sur l'axe Y, puis autour de l'axe X. Elles sont également appelées machines B sur A.

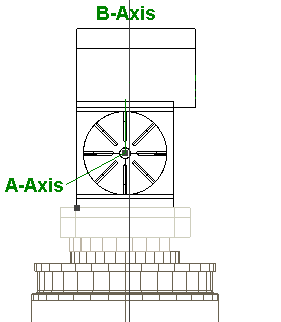

Verticale avec tables empilées — Ces machines sont des fraiseuses verticales qui tourne autour de l'axe X, puis autour de l'axe Y. Ces machines sont aussi connues sont le nom de machines A sur B.
Machines avec têtes inclinables
FeatureCAM prend en charge les machines à tête inclinable qui ont les deux capacités suivantes :
Transformations de coordonnées 3D — Le contrôle doit permettre la programmation de features 2,5D sur les plans X et Y. Cela signifie que les profondeurs de features sont toujours dans les directions +Z ou -Z.
Correction de longueur d'outil — Le point de contact (ou point zéro) de l'outil doit se déplacer avec l'outil pivoté.
Les architectures machine prises en charge sont les suivantes :

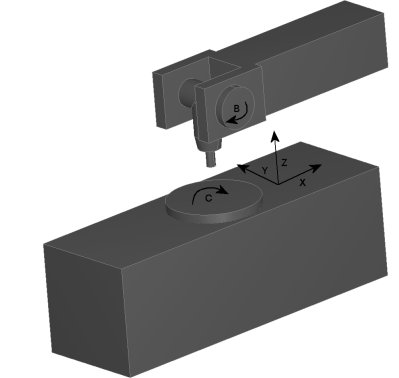

Table rotative C et tête inclinable B — Ces machines pivotent autour de Z puis la tête pivote autour de l'axe Y.

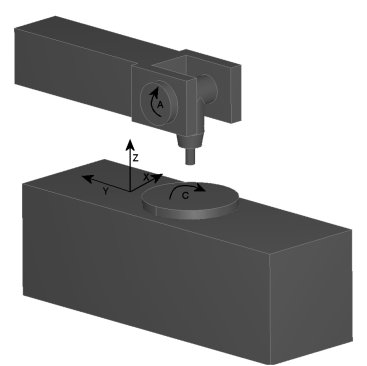

Table rotative C et tête inclinable A — Ces machines pivotent autour de Z puis la tête pivote autour de l'axe X.

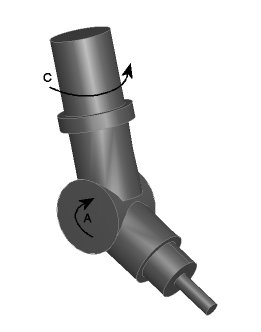

Pivot sur C et tête inclinable A — Ces machines pivotent autour de Z avec une table puis la tête s'incline autour de l'axe X. Elles sont également appelées têtes cardans.

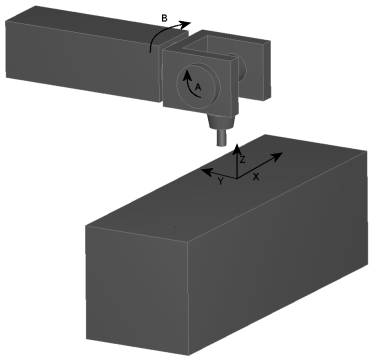

B et tête inclinable sur A — Pivote autour de Y en utilisant une table puis sur X avec la tête.

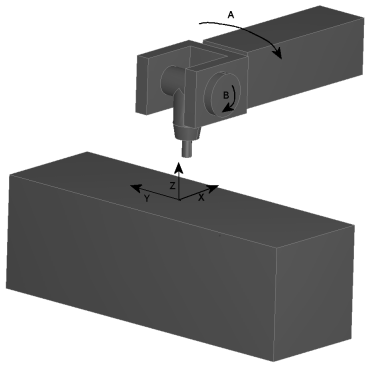

A et tête inclinable sur B — Pivote autour de X en utilisant une table puis sur Y avec la tête.

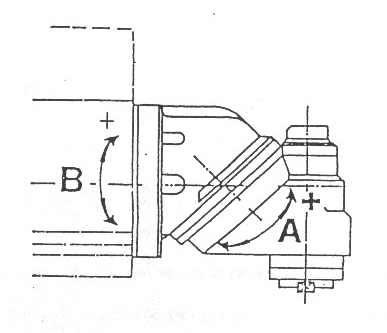

B et tête inclinable A à 45 degrés — Pivote autour de Y, puis pivote autour de X avec une tête à un angle de 45 degrés. Cette tête est également appelée tête Huron.

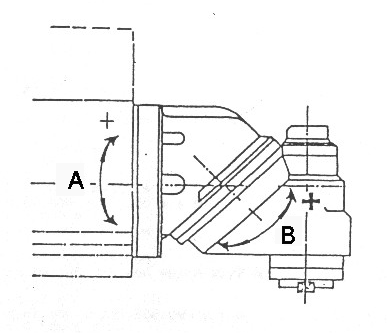

A et tête inclinable A à 45 degrés — Pivote autour de X, puis pivote autour de Y avec une tête à un angle de 45 degrés. Egalement appelée tête Huron.
Voir les dimensions machine pour des paramètres machine spécifiques.
