Vous pouvez utiliser l'onglet Contrôle de surface de la boite de dialogue de propriétés de feature de fraisage surfacique pour spécifier comment les parcours d'outils sont générés sur les surfaces.
La liste Surface affiche toutes les surfaces de la feature. Décochez la case à côté du nom d'une surface pour l'exclure de l'opération.
Sélectionnez une surface dans la liste pour la mettre en évidence dans la fenêtre graphique, ou utilisez le bouton Choisir surface
et sélectionnez une surface dans la fenêtre graphique pour la mettre en évidence dans la liste.
Fraisage isoligne
Attributs pour — affiche l'opération qui est éditée.
- Surface — Les surfaces sont usinées dans l'ordre listé. Utilisez les boutons
et
pour réarranger les surfaces dans la liste. Décochez la case à côté du nom d'une surface pour l'exclure de l'opération.
- Courbe de départ — Les surfaces isolignes sont constituées de rangées et de colonnes de courbes. La courbe de départ détermine la première courbe isoligne utilisée pour l'usinage de la surface. Cliquez sur Définir rangée/colonne isoligne
pour changer la courbe isoligne de départ.
Première rangée — l'outil découpe le long des courbes isoligne de rangée, en commençant par la première rangée.
Dernière rangée — l'outil découpe le long des courbes isoligne de rangée, en commençant par la dernière rangée.
Première colonne — l'outil découpe le long des courbes isoligne de colonne, en commençant par la première colonne.
Dernière colonne — l'outil découpe le long des courbes isoligne de colonne, en commençant par la dernière colonne.
- Direction d'usinage — Détermine la direction dans laquelle l'outil découpe le long des courbes isolignes. Cliquez sur Direction d'usinage
pour changer la direction entre croissant et décroissant.
- Séquence — Détermine la séquence dans laquelle l'outil découpe les courbes isolignes. Cliquez sur Séquence
pour parcourir les options de séquence du parcours d'outil.
- Aucune — l'outil découpe les courbes isoligne dans l'ordre.
- Int. vers ext. — L'outil démarre au milieu et découpe vers l'extérieur dans les deux directions.
- Ext. vers int. — L'outil démarre sur l'extérieur et découpe vers le milieu dans les deux directions.

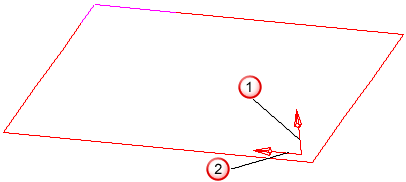

Un axe est affiché dans la vue graphique montrant la position et la direction du départ du parcours d'outils pour la surface sélectionnée :
Flèche de côté d'usinage
Coin de direction de rangée/colonne isoligne
Fraisage en projection de surface
Si vous sélectionnez une surface de guide de projection, les isolignes d'une autre surface sont projetées sur toutes les surfaces de la feature.
