Vous pouvez utiliser la boite de dialogue Charge sur l'outil pour afficher un graphique de la charge de puissance estimée sur un outil pendant une simulation 3D. Vous pouvez utiliser ces estimations pour affiner le programme afin d'en améliorer les performances.
Remarque : Les valeurs de puissance sont des estimations. Si vous approchez les limites de puissance de votre machine, vous devriez réduire les avances ou diminuer la largeur ou la profondeur de coupe.
Pour afficher la charge sur l'outil :
- Sélectionnez Accueil > Simulation > Affichage > Charge sur l'outil.

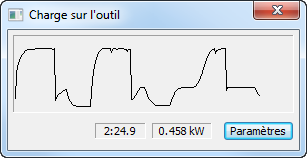

- Lancez une simulation 3D. La boite de dialogue Charge sur l'outil affiche un graphique du temps de simulation et de la charge sur l'outil. Le temps de simulation et la charge actuels sont affichés en-dessous du graphique.
- Cliquez sur Réglages pour afficher la boite de dialogue Réglages de puissance.
- Spécifiez les réglages dans la boite de dialogue Réglages de puissance :
- Puissance maxi — Cela affiche la puissance maximum utilisée jusqu'à présent. Affichez cette boite de dialogue à la fin d'une simulation pour voir la puissance maximum utilisée sur tout le programme.
- Limite puissance — Entrez une puissance maximum affichée dans la boite de dialogue Charge sur l'outil.
- Arrêter la simulation — Sélectionnez cette option pour mettre en pause la simulation quand la valeur de limite de puissance est dépassée.
- Afficher cette fenêtre — Sélectionnez cette option pour afficher les réglages de puissance quand la limite de puissance est dépassée.
- Effacer — Cela efface la valeur de puissance maxi et efface le graphique quand la simulation reprend.
- Cliquez sur OK pour fermer la boite de dialogue de réglages de puissance.
- Répétez la simulation 3D pour afficher le graphique en utilisant les réglages mis à jour.
Remarque : Vous pouvez contrôler la précision du graphique avec le réglage Graphique de puissance : échantillon/min sur la page Options > Simulation > Ombrage 2D/3D.

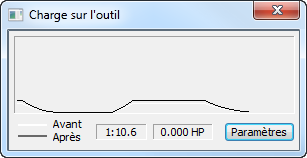

Si vous lancez une optimisation d'avance, le graphique de la charge sur l'outil montre la charge optimisée en noir et la charge non-optimisée en blanc.
