Différences de pré-perçage
Il y a quelques différences dans le fonctionnement de l'opération de pré-perçage entre les parcours NT et les parcours traditionnels.
- Vous pouvez utiliser une opération de pré-perçage avec le parcours d'outils ZigZag NT. Il n'est pas disponible pour le parcours Zigzag traditionnel.
- Avec les parcours NT, l'accostage zigzag est automatiquement désactivé quand vous utilisez une opération de pré-perçage. Ceci n'est pas pris en charge pour le parcours d'outil Spirale d'origine et vous devez définir l'angle maxi accostage à 0 pour désactiver l'accostage zigzag quand vous utilisez une opération de pré-perçage.
- L'opération de pré-perçage pour les parcours NT incluent l'ajout d’îlots à hauteurs multiples (non pris en charge pour les parcours d'origine).
- Le parcours d'outils Spirale traditionnel prend en charge les points de plongée manuels pour les emplacements de pré-perçage en utilisant l'attribut Point(s) de plongée. Les parcours d'outils NT ne prennent en charge que les emplacements automatiques.
Différences d'enchaînement
Il y a quelques différences dans les attributs disponibles pour les parcours NT dans l'onglet Enchaînement de la boite de dialogue de propriétés de feature :
Il y a deux options de type d'accostage pour les parcours NT :
- Lisse : cette option est similaire à l'option de parcours d'outil traditionnel Type-S.
- Directe — Ceci est similaire à l'option de parcours traditionnel Ligne.
Vous pouvez spécifier des options d'entrée et de sortie séparées pour les parcours NT :
Les parcours NT ont une option Approche depuis l'extérieur. Cette option ajoute automatiquement un petit mouvement d'entrée à chaque fois que l'outil plonge dans la matière. Quand vous sélectionnez cette option, les options d'entrée sont désactivées. Désélectionnez-la pour spécifier manuellement l'entrée en tant que ligne, arc et/ou extension de parcours.
Feature de poche :
Pour une feature de poche, le parcours d'outil usine en suivant les décalages au lieu de ne créer qu'une ligne droite. Il y a moins de plongées qu'avec un parcours d'outil traditionnel.

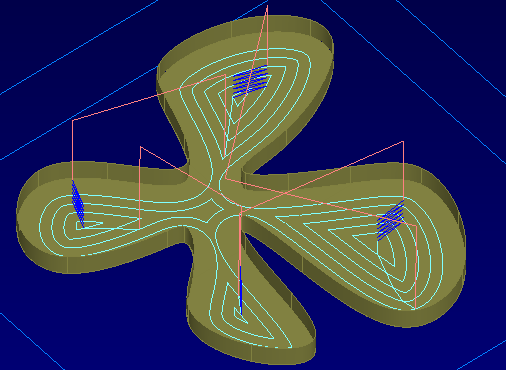

Exemple de parcours d'outils traditionnel :

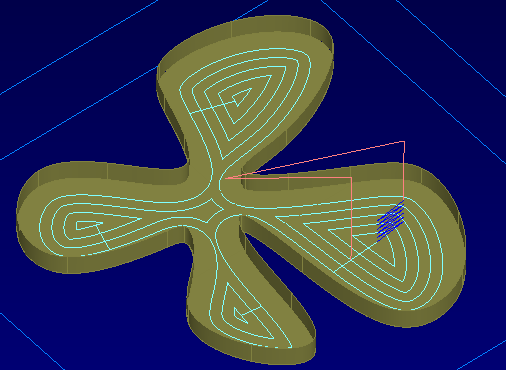

Exemple de parcours d'outils NT :
Feature de bossage :
Pour une feature de bossage, le parcours d'outils a beaucoup de moins de retraits et de plongées sur l'arête du brut.

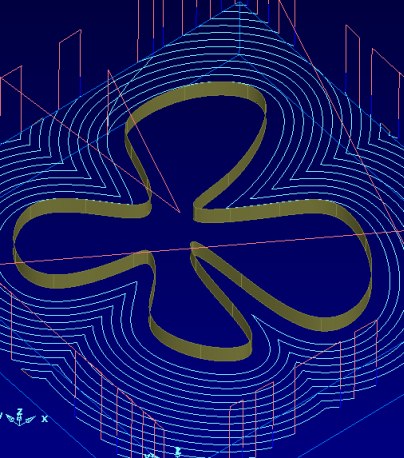

Exemple de parcours d'outils traditionnel :

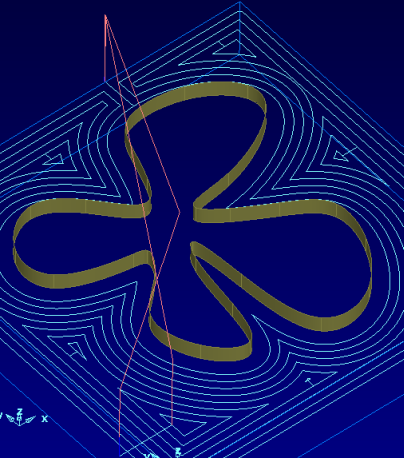

Exemple de parcours d'outils NT :
Autres différences
Dans l'onglet Fraisage, les parcours d'outils NT ont un attribut de distance d'enchaînement rapide, qui contrôle quand se retirer et quand plonger en enchaînements de bossage. Ceci est une distance absolue et remplace l'attribut Distance rapide mini utilisé par les parcours traditionnel.
Vous pouvez utiliser la boite de dialogue Options de sortie pour contrôler comment les points d'un parcours d'outil sont traités dans le programme CN. Pour les features 2,5D, cette boite de dialogue est disponible uniquement pour les parcours d'outils NT.
Utiliser les options pour minimiser le retrait d'outil avec les parcours d'outils NT donne de meilleurs résultats qu'avec les parcours traditionnels.
