Remarque : Vous pouvez utiliser Vortex pour usiner une feature de contournage uniquement si la courbe est fermée. Si la courbe est ouverte et que vous sélectionnez un enchaînement Vortex, Spirale NT est utilisé à la place.
Exemple Vortex 2,5D
Cet exemple montre comment Vortex usine les poches, les canaux et les coins étroits.

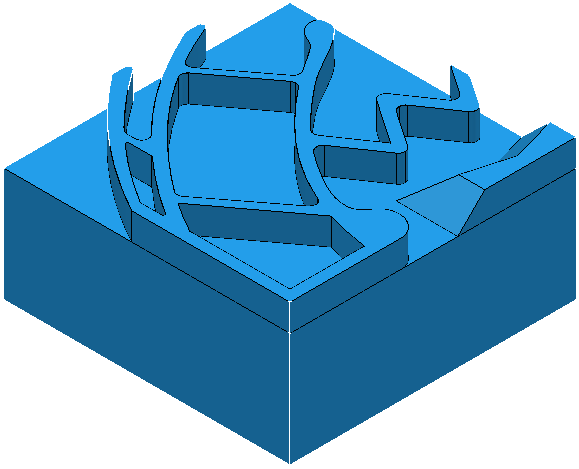

Utilisation d'un modèle 2,5D :

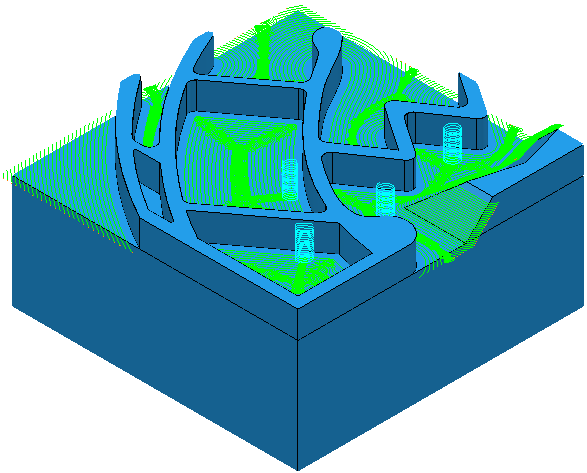

Créez un parcours d'outils Vortex :

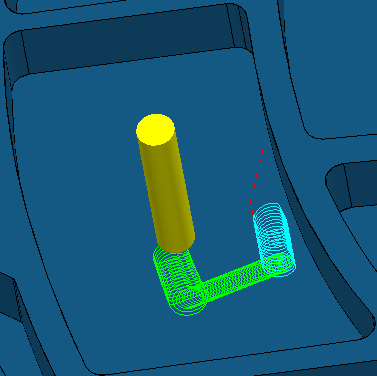

Pour les poches, l'outil effectue des spirales descendantes dans la poche avant d'utiliser des parcours trochoïdaux sur la largeur de coupe complète.

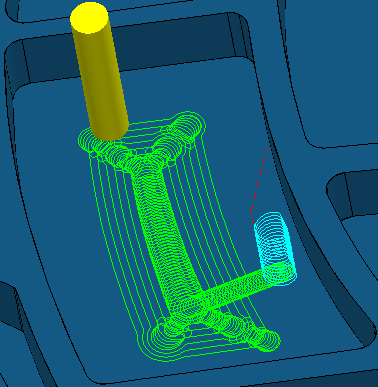

A l'issue de la coupe à largeur complète initiale, les trochoïdes sont placés dans les coins où l'angle d'engagement d'outil maximum serait autrement dépassé.
