Si vous travaillez avec un modèle solide, vous pouvez reconnaître automatiquement des poches borgnes. Pour qu'une cavité soit automatiquement reconnue en tant que poche, les conditions suivantes doivent être remplies :
- La poche doit avoir un fond plat. Une cavité qui passe au travers du brut ne peut pas être reconnue. Les cavités débouchante peuvent être reconnues en tant que features de contournage uniquement.
- La poche doit avoir des parois tout autour d'elle.
Pour les cavités qui remplissent ces conditions, la reconnaissance automatique trouve :

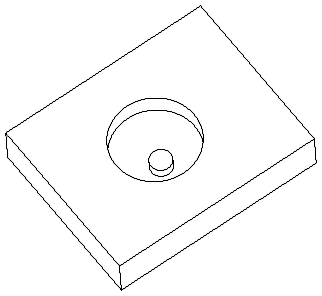

- La frontière de poche et les frontières d'îlots. Notez que les îlots doivent être distincts de la frontière, mais ils peuvent être de hauteurs différentes. L'îlot de ce solide d'exemple est automatiquement reconnu :

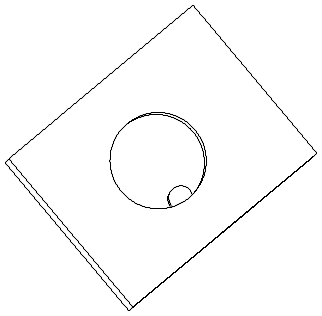

Cet îlot n'est pas reconnu automatiquement.
- Le profondeur de la poche est déterminée par la paroi de la poche la plus grande. Si vous voulez forcer toutes les features que vous reconnaissez à démarrer à la même coordonnée Z, sélectionnez alors Forcer même hauteur Z, puis entrez une élévation. Si les poches que vous essayez de reconnaître partagent une paroi avec un bossage, vous devriez contrôler la profondeur de cette façon. Cette image montre la poche qui est automatiquement reconnue.
Cette image montre la poche qui est reconnue si une élévation est définie au fond du bossage.
- Si la poche comporte un rayon de fond constant, il est automatiquement reconnu.
Les chanfreins ne sont pas reconnus, mais vous pouvez les ajouter dans la boite de dialogue des propriétés de la feature. Les poches avec dépouille ne peuvent pas être reconnues automatiquement. Vous devez utiliser l'option de chaînage de courbe de feature pour reconnaître les features avec dépouille.
