La feature de tournage ébauche, semi-finit et finit une courbe extérieure.
Conseils de fabrication pour les features de tournage
Nous vous recommandons de sélectionner l'option Vérif. contre-dépouille pour les features de tournage et d'alésage. Cet attribut utilise la géométrie de la plaquette pour éviter les collisions.
Arrondi auto

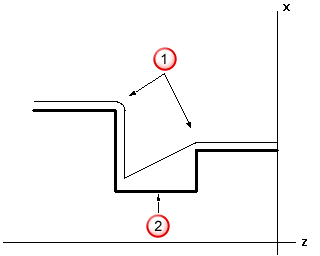

Zones de contre-dépouille
Si la feature entière n'était pas usinée, cela se pourrait que la feature ne soit pas usinée entièrement avec l'outil sélectionné. FeatureCAM vérifie le parcours d'outils pour s'assurer que l'outil puisse usiner le parcours spécifique sans entrer en collision avec la pièce elle-même.
Si un conflit est trouvé, le système modifie automatiquement le parcours d'outils de façon à ce que le parcours d'outils soit maintenu. Un message est affiché, avertissant l'utilisateur que le parcours a été changé.
Restrictions de features de tournage
- La courbe ne doit pas croiser l'axe X.
- Pour l'ébauche de face ou de face arrière, la courbe doit croiser le haut du brut ou le diamètre maxi doit être défini au maximum X de la courbe.
