Engrenages

Utilisez la boite de dialogue Engrenages pour créer un engrenage d'involution AGMA, un des types de conception d'engrenage les plus communs.

Pour créer une courbe d'engrenage :

  1. Sélectionnez Construction > Courbes > Autres méthodes > Engrenages pour afficher la boite de dialogue Engrenages.

    La boite de dialogue Engrenages affiche l'onglet Courbe.

  2. Entrez un nom pour la courbe.
  3. Entrez une valeur de finesse pour déterminer le nombre de points de contrôle sur le profil de dent. Plus la valeur est petite, plus le nombre de points de contrôle utilisé pour échantillonner la courbe est important.
  4. Entrez les spécifications de l'engrenage :
    • Nombre de dents — Entrez le nombre de dents sur l'engrenage.
    • Angle de pression — Entrez l'angle, en degrés, entre la tangente aux deux cercles de base et la normale à la ligne connectant les centres d'engrenage.
    • Rayon de tête : entrez le rayon du coin de la dent (voir schéma 2).
    • Hauteur de saillie — Entrez la distance radiale du cercle primitif au point le plus à l'extérieur de la dent (voir schéma 2). Sinon, sélectionnez Diamètre extérieur et entrez le diamètre extérieur de l'engrenage.
    • Hauteur de creux — Entrez la distance radiale de la profondeur de la dent au cercle primitif (voir schéma 2). Sinon, sélectionnez Diamètre de pied et entrez le diamètre de pied de l'engrenage.
    • Diamètre primitif — Entrez le distance du cercle primitif (voir schémas 1 et 2). Sinon, sélectionnez Module et entrez le diamètre primitif divisé pas le nombre de dents, ou sélectionnez Pas diamétrique et entrez le nombre de dents divisé par le diamètre primitif.
    • Rayon de pied — Entrez le rayon du raccord au bas de chaque dent (voir schéma 2).
    • Centre — Entrez les coordonnées du centre de la courbe d'engrenage, ou cliquez sur et choisissez la courbe dans la fenêtre graphique.
  5. Cliquez, éventuellement, sur le bouton Aperçu pour voir le résultat des réglages actuels, dans la fenêtre graphique.
  6. Sélectionnez l'onglet Analyse pour voir les dimensions calculées de l'engrenage, le diamètre sur pointes calculé et le diamètre sur pointes extérieur.
  7. Remarque : L'onglet Analyse n'est pas affiché quand vous créez un engrenage en utilisant l'assistant de courbe.
  8. Choisissez de créer un engrenage externe ou un engrenage interne.
  9. Si vous voulez changer le diamètre sur pointes calculé, entrez une nouvelle valeur dans la case Diamètre de point réel et cliquez sur Recalculer.
  10. Cliquez sur OK.

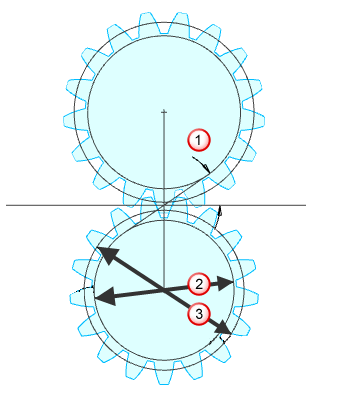

Schéma 1 :

Angle de pression

Diamètre de base

Diamètre primitif

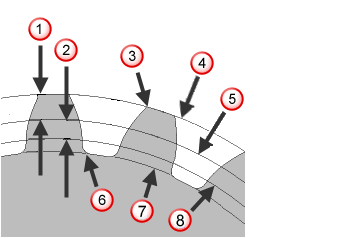

Schéma 2 :

Saillie

Creux

Rayon de tête

Cercle extérieur

Cercle primitif

Rayon de raccord de pied

Cercle de pied

Cercle de base
