Onglet Dimensions (Chanfrein 3D)

Vous pouvez utiliser l'onglet Dimensions de la boite de dialogue de propriétés de chanfrein pour changer les dimensions d'une feature chanfrein.

Utilisez une feature de chanfrein 3D pour créer des chanfreins à partir de courbes qui ne sont pas dans le plan XY, ou à partir de courbes non-planes.

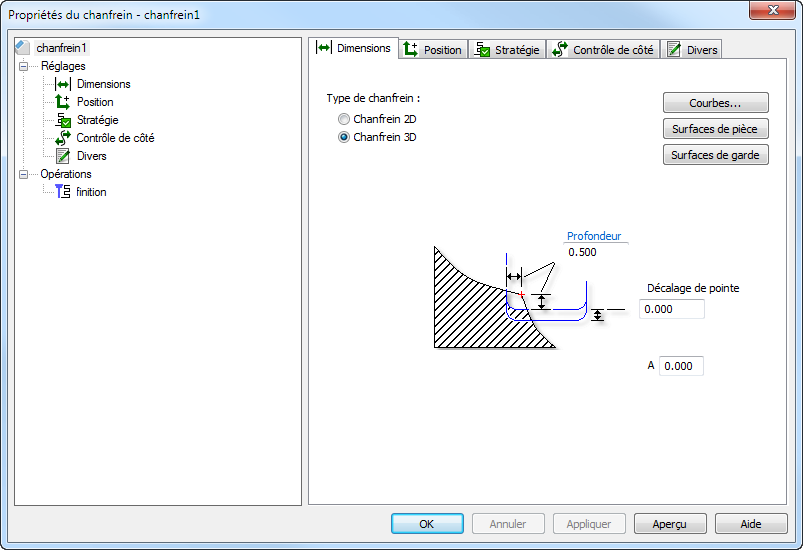

Entrez une profondeur du chanfrein 3D, qui est un décalage d'outil horizontal ou vertical (négatif) depuis le point de contact de la courbe d'entrée (la valeur par défaut est 0,020" ou 0,5 mm).

Entrez éventuellement un décalage de pointe, qui est un décalage d'outil vertical négatif supplémentaire. La valeur par défaut est 0,0.

Remarque : Le décalage horizontal est compensé de façon à ce le décalage horizontal reste constant (la dimensions Profondeur).

Les boutons Surfaces de pièce et Surfaces de garde fonctionnent de la même façon que pour une feature de fraisage surfacique 3D, mais ce sont des options pour les chanfreins 3D.

Surfaces de pièce

Utilisez cette boite de dialogue pour choisir des surfaces que vous voulez vérifier dans la feature de pièce 3D.

1. Sélectionnez la ou les surfaces dans la liste ou cliquez sur le bouton Choisir surface et sélectionnez une surface avec la souris. Pour choisir des surfaces supplémentaires, cliquez à nouveau sur le bouton Choisir surface avant de sélectionner chaque surface supplémentaire.
2. Cliquez sur OK pour fermer la boite de dialogue de propriétés de feature.
3. Cliquez sur OK et Appliquer pour appliquer la sélection de surface à la feature et retourner à la boite de dialogue des propriétés de la feature.

Surfaces de garde

Les surfaces de garde sont des surfaces qui indiquent des zones qui ne sont pas fraisées. Utilisez cette boite de dialogue pour sélectionner les surfaces que vous voulez utiliser pour limiter l'usinage dans une feature 3D.

1. Sélectionnez la (les) surface(s) dans la liste ou cliquez sur Choisir surface et sélectionnez une surface avec la souris. Pour choisir des surfaces supplémentaires, cliquez sur Choisir surface à nouveau avant de sélectionner chaque surface supplémentaire.
2. Cliquez sur OK pour fermer la boite de dialogue de propriétés de feature.
3. Cliquez sur OK et Appliquer pour appliquer la sélection de surface à la feature et retourner à la boite de dialogue des propriétés de la feature.

Si vous sélectionnez n'importe quelle surface de pièce, elles sont autorisées à être découpées à la profondeur du chanfrein (en d'autres termes, la surépaisseur est égale à la profondeur).

Si vous sélectionnez n'importe quelle surface de garde, il y a un attribut de contrôle de la surépaisseur dans l'onglet Fraisage (la valeur par défaut est 0).
