Dans FeatureCAM, vous pouvez créer des opérations de chanfrein/ébavurage, même quand le modèle ne contient pas ces chanfreins ou ces régions ébavurées.

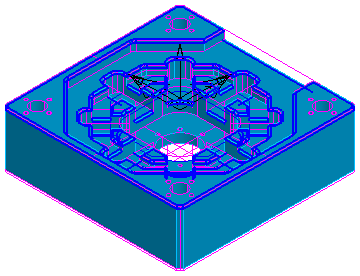

Par exemple, le modèle suivant contient différents bossages, poches et contournages et comporte beaucoup d'arêtes vives :

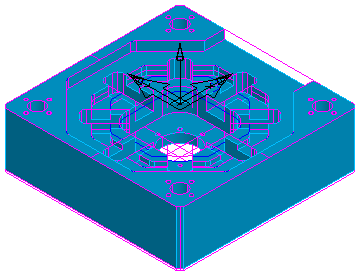

Il n'y a pas de chanfreins sur le modèle lui-même ou sur les features :
Pour créer des chanfreins automatiques :
- Sélectionnez Chanfrein dans l'assistant Nouvelle feature, puis choisissez Extraire et reconnaître les features.
- Cliquez sur Suivant pour ouvrir la page Nouvelle feature - Options de reconnaissance de feature.

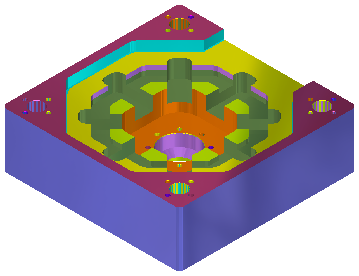

Vous pouvez entrer la largeur des chanfreins et d'autres options. Les chanfreins sont mis en surbrillance sur le modèle, par exemple :
- Pour accepter les chanfreins mis en surbrillance, cliquez sur Sélectionner tout, puis Terminer.
Les chanfreins sont créés et sont affichés dans l'arbre de construction.

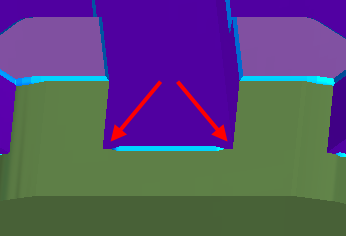

FeatureCAM ébavure les arêtes en utilisant les chanfreins 3D sans entailler les arêtes voisines, par exemple :
