Les parcours d'outils Vortex peuvent approcher les zones planes depuis l'extérieur du brut au lieu de toujours accoster dans celui-ci. Cela vous permet de créer des parcours d'outils Vortex qui sont plus rapide à usiner et sont compatible avec une plus large sélection d'outils.
|
L'outil accostage la pièce |
L'outil approche depuis l'extérieur |
|
|
|
Pour approche depuis l'extérieur du brut, FeatureCAM :
- étend une section de la zone plane au-delà du brut et dans une zone déjà usinée et
- remplit la section étendue par des mouvements de coupe.

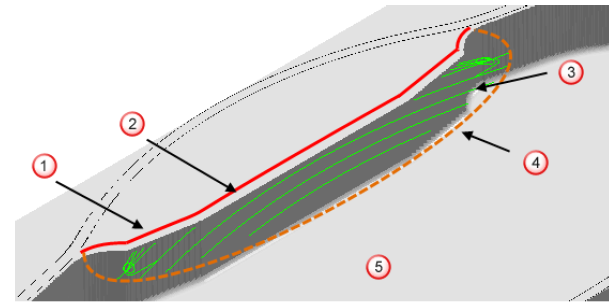

Arête de zone plane
Brut
Section étendue de la zone plane remplie par des mouvements de coupe
Arête extérieure de la section étendue
Zone déjà usinée
Critères du parcours d'outils pour une approche depuis l'extérieur du brut
FeatureCAM n'étend une section de la zone plane que si la section étendu :
- a une arête extérieure que l'outil peut approcher.
- n'entre pas en collision avec le modèle.
- est assez large pour que le profil puisse être lissé correctement.
- peut atteindre une zone déjà usinée dans la distance d'un diamètre d'outil.
Si la section étendue ne répond pas aux critères, FeatureCAM n'étend pas la zone plane et utiliser à la place un mouvement d'accostage pour approcher le parcours d'outil.
