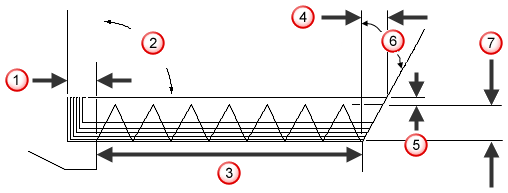

Quelques-uns des attributs de filetage sont affichés dans ce schéma :
|
|
|
|
|
|
Garde finale
Angle de retrait
Profondeur
Garde initiale
Garde
Angle d'entrée
Hauteur
Tournage d'ébauche et Tournage de finition : sélectionnez ces options pour tourner automatiquement la pièce au diamètre de filetage. Voir Comment une feature de filetage est-elle fabriquée ? pour plus de détails.
Gorge DIN — Une feature de filetage a une option de découpe de gorge à la fin du filetage. Entrez les paramètres de gorge dans l'onglet Stratégie de la boite de dialogue des propriétés de la feature.
Angle de paroi — Ceci est l'angle par défaut pour la gorge DIN du filetage.
Profondeur — La profondeur de la gorge DIN est la profondeur du filetage plus la valeur de profondeur de la gorge. Cela évite à l'outil de filetage de traîner des copeaux au fond de la gorge.
Garde initiale — Cette valeur est la position à laquelle l'outil traverse avant de s'engager dans la pièce usinée.
Garde finale — Entrez la distance à laquelle l'outil avance après la fin du filetage (dans la gorge DIN) avant de se retirer de la surface de la pièce. Si l'option Chanfrein en sortie est sélectionnée, cette valeur correspond à la longueur du chanfrein.
Chanfrein en sortie : sélectionnez cette option pour que FeatureCAM utilise un mouvement de chanfrein en sortant d'une feature de filetage.
Angle de chanfrein pour filets calculés : saisissez l'angle du chanfrein après le dernier filetage du brut fermé.
Angle d'entrée — Entrez une valeur incrémentale sans signe depuis l'axe Z positif.
% de profondeur ext./int. — La profondeur d'un filet est basée sur le pas du filetage. La profondeur de filetage est calculée par % profondeur * pas.
Passes — Ceci est le nombre de passes au fond du pas. Sélectionnez soit Fixe, soit Calculé.
- Fixe — se réfère à un taux de retrait de matière fixe. Quand l'outil usine d'avantage dans la pièce, la zone de contact de l'outil augmente. FeatureCAM réduit la prise de passe sur chaque passe afin que la charge sur l'outil reste constante. Entrez le nombre de passes dans Nb.
- Calculé — le nombre de passes est automatiquement calculé par FeatureCAM.
- Pas1 est utilisé pour spécifier la passe incrémentale pour la première passe sur le filetage.
- Pas2 spécifie la seconde passe et est utilisée par le système pour déterminer les passes subséquentes sur le filetage, réduisant en profondeur jusqu'à ce que la valeur de passe mini.
Passes à vide — Une passe à vide est une duplication de la passe de filetage finale. Entrez le nombre de passes à vide que vous voulez.
Calcul de profondeur de filets — Sélectionnez comment vous voulez que FeatureCAM calcule le filetage standard pour le pré-remplissage des dimensions de la feature de filetage. Sélectionnez parmi :
- Util. rayon bout outil — Cette option prend en compte le rayon de la pointe de l'outil. Par exemple, la désignation de filetage standard M20 x 2,5 renvoie :
- Filetage : Hauteur de filet 1,894, Diamètre nominal 19,791
- Taraudage : Hauteur de filet 1,625, Diam. fond de filet 17,519
- Util. rayon bout outil nul — Cette option extrait le diamètre nominal et la profondeur de filet réelle. Cette méthode est plus communément utilisée en Europe. Avec cette option sélectionnée, la désignation de filetage standard M20 x 2,5 renvoie :
- Filetage : Hauteur de filet 1,534, Diamètre nominal 20,000
- Taraudage : Hauteur de filet 1,534, Diam. fond de filet 16,933
