Cliquez sur l'image d'aperçu d'un outil pour la déplacer ou zoomer. L'orientation de l'aperçu est déterminée par les paramètres définis dans la page Options > Affichage > Machine. Cliquez avec le bouton droit sur l'image pour accéder au menu contextuel.
Nom — Entrez un nom qui identifie l'outil. Le nom doit être unique parmi tous les outils dans l'armoire.
Forme de plaquette — Sélectionnez la forme de la plaquette. Pour la forme Rhombique perso, vous devez entrez l'angle de pointe.
Le rayon de pointe est le rayon de la pointe de découpe de la plaquette.
Le diamètre du cercle inscrit est le diamètre d'un cercle qui rentre dans la forme de la plaquette.
|
|
|

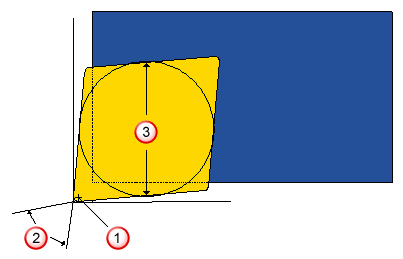

Rayon de pointe
Angle de pointe
Diamètre du cercle inscrit
Mesure — Ceci indique les unités qui sont utilisées pour rapporter les dimensions de l'outil. Sélectionnez Pouces pour utiliser les unités impériales ou décochez la case pour les unités métriques.
