Direction de coupe primaire matrice/poinçon
Direction de décalage primaire contournage
Longueur d'arrêt en retrait/coupe-chute/stop — Ceci est la distance de la position finale du contour normal à l'arrêt inséré ou à la position finale.
Code d'arrêt — Pour les opérations de stop vous pouvez choisir parmi :
- M00 est l'arrête de programme. Cet arrêt est toujours effectué.
- M01 est un arrêt de programme optionnel. Il y a un réglage sur la machine-outil pour observer ou sauter ces arrêts.
Longueur de retrait en retrait/coupe-chute — Ceci est la distance à laquelle le fil se retire de la pièce à la fin d'une opération.
Aux 2 extr. des passes ébauche — Activez cette option pour appliquer la longueur de retrait aux deux extrémités des passes d'ébauche. (Le fil ne retourne pas au point de départ à une extrémité.)

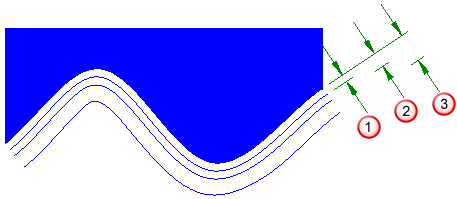

Recouvrement pour retrait/coupe-chute — Ceci est la distance à laquelle la position finale du contour normal est recouverte.
Recouvrement de contour : cette option est uniquement utilisée par l'opération de contour. Il s'agit de la distance à laquelle l'opération de contour est recouverte.
Brut total poche/zigzag 2-axes
Ce paramètre défini la quantité de matière retirée du contour quand vous utilisez la méthode par décalage du parcours d'outils de décalage. Quand la valeur est de 0, une seule passe de coupe est réalisée.
- Surépaisseur de reste
- Brut de contour
- Brut total
Enchaînement — Ceci est l'enchaînement par défaut pour les opérations de poche et zigzag. Spécifiez cet attribut par défaut en pourcentage du diamètre du fil.
Surépaisseur de finition poche/zigzag 2-axes — Ceci est la quantité de matière laissée après une passe zigzag. Même si une passe de nettoyage est utilisée, la surépaisseur de finition subsiste.
Angle de coupe zigzag 2-axes — Cela définit l'angle de découpe pour une opération zigzag.
L'angle est défini à partir de l'axe +X du SCU actuel. Entrez l'angle en degrés.
Passe de nettoyage — Activez cette option pour créer une coupe de finition à la fin d'une opération Zigzag.
Le contournage est découpé avec un parcours de finition de contour parallèle pour retirer toute arête rugueuse laissée par l'enchaînement entre les passes.
- Passe de nettoyage
Segmentation linéaire rapide/4-axes — En électro-érosion à fil 4-axes, tous les arcs sont convertis en petits segments linéaires. Cet attribut contrôle avec quelle finesse les arcs sont convertis en lignes. Plus le nombre est petit, plus les arcs sont divisés.
Garder le fil vertical au retrait — Ceci conserve le fil en position verticale après les options de retrait et coupe-chute pour les features 4-axes.
L'exemple suivant montre la fin d'une opération de retrait avec Garder le fil vertical au retrait sélectionné :
Ceci est le même exemple avec Garder le fil vertical au retrait désélectionné :
