Le solide de support de pièce est le solide sur lequel le brut et les brides sont fixés. A savoir, le brut et les brides en simulation machine se déplacent avec le solide qui est spécifié dans cette boite de dialogue comme s'ils étaient les enfants du solide.
Pour un tour, il s'agit de la broche principale ou du mandrin. Pour les fraiseuses, il s'agit du solide de table. Utilisez la boite de dialogue Support de pièce pour configurer ceci.

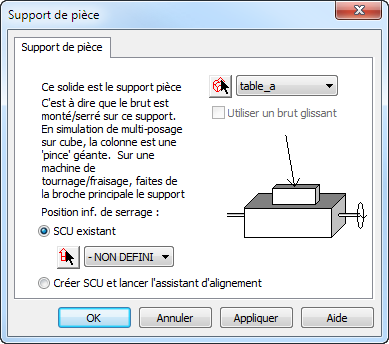

Pour ouvrir la boîte de dialogue Support de pièce, sélectionnez l'onglet Conception machine > groupe de fonctions Configuration > Table support.
Pour utiliser cette boite de dialogue :
- Sélectionnez ou choisissez le solide.
- Sélectionnez soit :
- SCU existant — Sélectionnez ou choisissez le SCU sur le haut du solide où vous voulez monter la pièce.
Remarque : Si le système de coordonnées de la pièce est situé sur le haut de celle-ci, vous pouvez décaler le solide sur la page Informations de simulation de l'assistant de repère.
- Créer SCU et lancer l'assistant d'alignement
- SCU existant — Sélectionnez ou choisissez le SCU sur le haut du solide où vous voulez monter la pièce.
- Cliquez sur le bouton Appliquer.
SCU pour support de pièce
Le SCU du support de pièce est le SCU le plus crucial à définir correctement, particulièrement pour une machine de tournage. La position et l'orientation du SCU du support de pièce sont importants parce qu'ils établissent une correspondance par rapport à la position et l'orientation du repère utilisés dans la pièce de FeatureCAM. Cela peut être interprété de différentes manières :
- Le SCU du support pièce est couplé avec l'origine du repère (moins les décalages dans la boite de dialogue Repère - Informations de simulation).
- Les origines du SCU du repère (moins les décalages dans la boite de dialogue Repère - Informations de simulation ) sont faites pour être coïncidentes avec le SCU du support de pièce et que les directions X, Y et Z soient alignées.
- La simulation de FeatureCAM aligne (transforme) la machine entière afin que le SCU du support de pièce soit aligné avec le repère (moins les décalages dans la boite de dialogue Repère - Informations de simulation). A savoir, la machine est transformée afin que le +X du SCU du support de pièce soit aligné avec le +X du repère, le +Z avec le +Z et la machine est translatée afin que l'origine du repère (moins les décalages dans la boite de dialogue Repère - Informations de simulation ) soit au même point que l'origine du SCU du support de pièce.
Ci-dessous se trouve un exemple du SCU et du solide utilisé pour une machine de fraisage :
Le SCU pour le fraisage devrait avoir :
- le XY positionné au centre de la table
- le Z positionné sur le haut de la table
- X pointant vers la droite
- Z pointant vers le haut
Pour les pièces 4-axes indexées, la combinaison de l'emplacement des fichiers .fm de repère de la bride et du support de pièce devraient translater le brut de façon à ce que l'axe d'indexage de la pièce soit aligné avec l'axe de rotation de la table. Si ce n'est pas vrai, la simulation ne peut pas faire pivoter la machine autour de l'axe d'indexage.
Ci-dessous se trouve un exemple du SCU et du solide utilisé pour une machine de tournage ou de tournage/fraisage :
Le SCU pour le tournage devrait avoir :
- le XY positionné au centre du mandrin
- le Z positionné sur la face des mors
- X pointant vers le haut (ou vers l'outil sur un tour incliné)
- Z pointant vers la droite (de la broche principale vers la contre-broche ou la contre-pointe)
