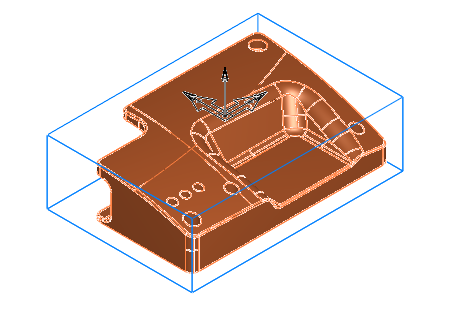

Cette pièce d'exemple utilise un modèle de brut pour éviter la découpe dans le vide.

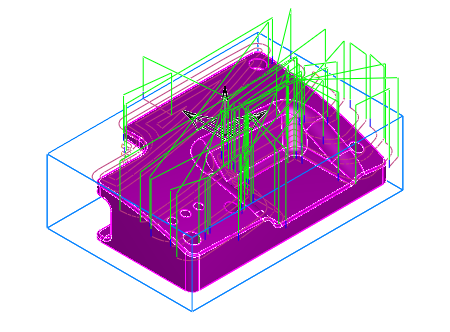

Le parcours d'outils d'ébauche tranche-Z de la feature surfacique initiale ressemble à ceci :

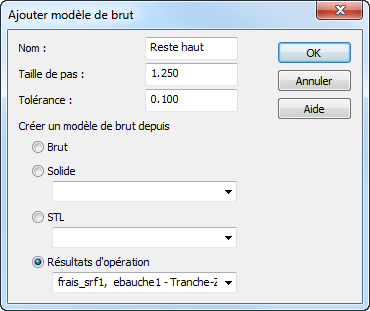

Vous pouvez utiliser ces résultats pour créer un modèle de brut.

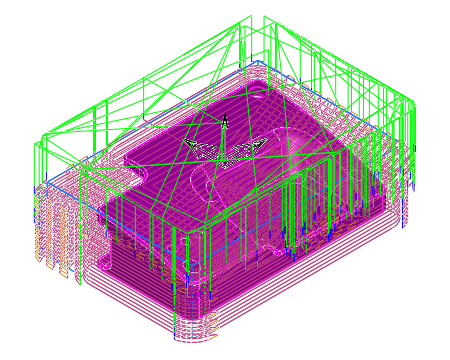

Si vous créez une seconde feature surfacique avec une ébauche tranche-Z en utilisant un outil plus petit de moitié que celui de la première feature, les résultats de parcours d'outils ressemblent à ceci.
Il y a beaucoup de découpe dans le vide. Vous pouvez utiliser le modèle de brut que vous avez créé dans la première opération d'ébauche tranche-Z pour éviter la découpe dans le vide.

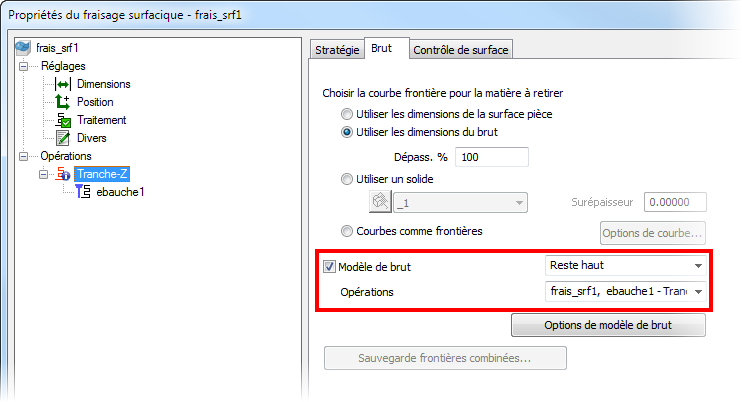

Pour ce faire, dans l'onglet Brut pour la seconde feature, sélectionnez Modèle de brut et sélectionnez le nom du modèle de brut et l'opération que vous voulez utiliser dans la liste des Opérations :

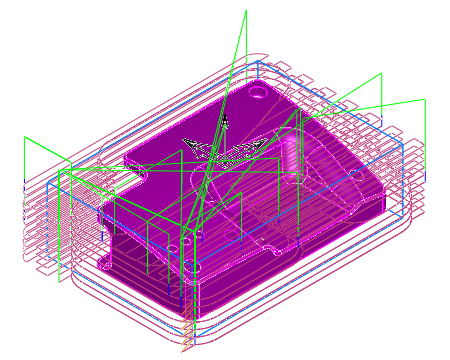

En utilisant le modèle de brut, le parcours d'outils d'ébauche tranche-Z pour la seconde feature a une découpe dans le vide minimisée :
