Les groupes constituent un moyen pratique de sélectionner à nouveau un ensemble de noeuds ou d'éléments ultérieurement. Les commandes décrites dans cette page nécessitent que vous génériez dans un premier temps un maillage sur le modèle.
L'arborescence Groupe est illustrée dans la figure suivante :

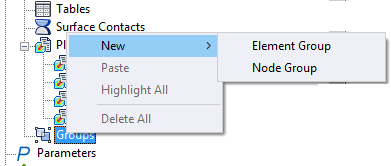

Cliquez sur Groupes avec le bouton droit de la souris et les options suivantes apparaissent dans le menu contextuel :
- Nouveau :

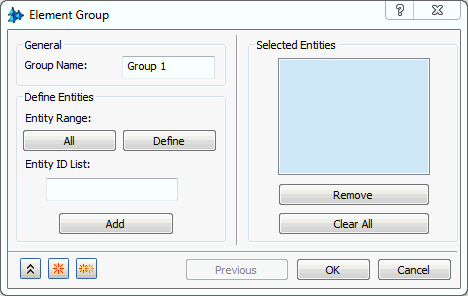

- Groupe d'éléments : créez un groupe composé d'un ensemble d'éléments spécifiés.
Ajoutez des éléments à la liste Entités sélectionnées à l'aide de l'une des deux méthodes suivantes :
- Sélectionnez graphiquement les éléments souhaités en cliquant dessus un par un dans le modèle.
- Si vous connaissez les ID des éléments, saisissez-les dans le champ Liste d'ID d'entités, en utilisant un espace ou une virgule pour séparer les valeurs. Puis, cliquez sur Ajouter.
Les éléments sélectionnés sont mis en surbrillance en vert.
Vous pouvez également créer un groupe d'éléments à partir de la boîte de dialogue Mettre en surbrillance les éléments. (Reportez-vous à la puce Surbrillance de la page Eléments.)

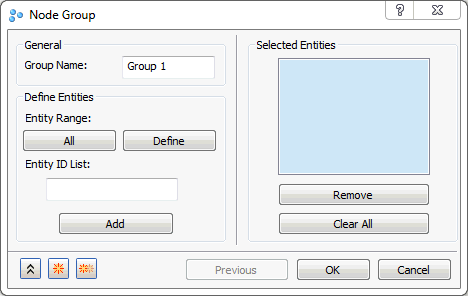

- Groupe de noeuds : créez un groupe composé d'un ensemble de noeuds spécifiés.
Ajoutez des noeuds à la liste Entités sélectionnées à l'aide de l'une des deux méthodes suivantes :
- Sélectionnez graphiquement les noeuds souhaités en cliquant dessus un par un dans le modèle.
- Si vous connaissez les ID des noeuds, saisissez-les dans le champ Liste d'ID d'entités, en utilisant un espace ou une virgule pour séparer les valeurs. Puis, cliquez sur Ajouter.
Chaque noeud sélectionné est signalé par un "X" de couleur jaune.
Vous pouvez également créer un groupe de noeuds à partir de la boîte de dialogue Mettre en surbrillance les noeuds. (Reportez-vous à la puce Surbrillance de la page Noeuds.)
- Groupe d'éléments : créez un groupe composé d'un ensemble d'éléments spécifiés.
- Tout mettre en surbrillance : activez/désactivez la visibilité de la mise en surbrillance pour tous les éléments et noeuds.
- Tout supprimer : permet de supprimer tous les groupes existants. Le programme vous invite à confirmer l'opération de suppression.
Les groupes sont actuellement pris en charge dans les boîtes de dialogue suivantes :
- Contact de surface (mode automatique)
- Tracé XY
- Mettre en surbrillance les noeuds
- Mettre en surbrillance les éléments
