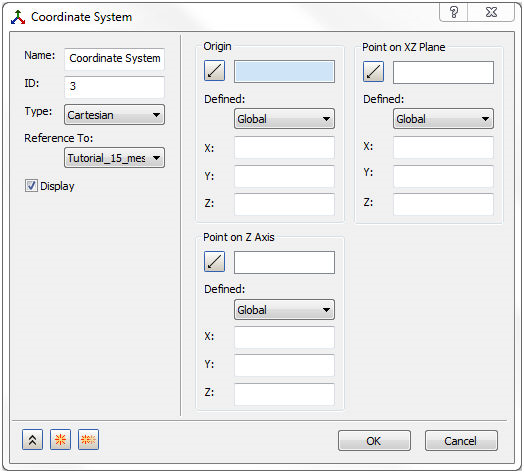

Cliquez avec le bouton droit de la souris sur Systèmes de coordonnées dans l'arborescence de modèle, puis sélectionnez Nouveau. La boîte de dialogue représentée ci-dessous s'affiche.
Plusieurs systèmes de coordonnées peuvent être affichés en même temps en cliquant avec le bouton droit de la souris sur Système de coordonnées dans l'arborescence de modèle Inventor Nastran et en sélectionnant les options de coordonnées souhaitées.
Les systèmes de coordonnées globaux sont affichés avec G dans l'icône et la vue d'arborescence s'affiche comme illustré ci-dessous :
Le formulaire présente les sections principales suivantes :
- Nom : entrez un nom pour le nouveau système de coordonnées dans ce champ (par exemple, Coupe inférieure cylindrique).
- ID : l'ID du système de coordonnées est automatiquement mis à jour.
- Type : trois types de systèmes de coordonnées sont disponibles :
- Cartésien
- Cylindrique
- Sphérique
- Référence à : ce menu déroulant comporte une liste de tous les systèmes de coordonnées disponibles dans le modèle de composant ou d'assemblage avec des noms par défaut dans les noms des composants.
- Lorsqu'un nouveau système de coordonnées est défini, il peut être référencé à n'importe quel autre système de coordonnées dans la liste.
- Examinez l'exemple illustré dans la figure ci-dessous. Pour définir un système de coordonnées cylindrique à l'origine du système de coordonnées du composant Origine du petit anneau, il peut être sélectionné dans la liste, puis entrez (0, 0, 0) dans les champs Origine X, Y et Z.
- Afficher : cochez cette case si vous souhaitez que le système de coordonnées soit affiché.
- Origine : il existe plusieurs façons de définir l'origine d'un système de coordonnées. Notez que ces méthodes s'appliquent également aux sections Point sur l'axe Z et Point sur le plan XZ.
- Les coordonnées XYZ peuvent être entrées manuellement dans le système de coordonnées de référence ou global dans le menu déroulant Défini.
- Cliquez sur l'icône Point
. Un sommet ou un point d'esquisse peuvent être sélectionnés dans la zone de modèle pour définir l'origine dans le système de coordonnées global comme illustré dans l'exemple ci-dessous.
- Après avoir sélectionné un point, vous pouvez également cliquer de nouveau sur l'icône Point pour modifier les coordonnées xyz à partir de l'emplacement d'origine (en ajoutant ou en soustrayant des valeurs dans les champs). Notez que les unités 1.0 ont été ajoutées à la coordonnée y.
- Pour désélectionner un point, cliquez avec le bouton droit dans la zone de modèle et choisissez Effacer les sélections dans le formulaire.
- L'exemple suivant illustre la création d'un système de coordonnées cylindrique.
- Les méthodes suivantes peuvent être utilisées pour créer un système de coordonnées cylindrique au centre de l'arête supérieure de l'anneau :

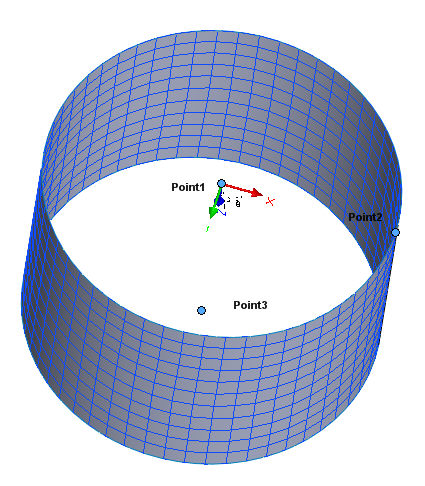

- Dans Autodesk Inventor Nastran Modeler, une esquisse peut être créée à l'aide de 2 points, un au centre et l'autre sur l'arête. Vous pouvez ensuite sélectionner Point1 au centre de l'arête supérieure pour définir l'origine.
- Sélectionnez l'origine du composant, ajoutez la hauteur de l'anneau sur Y et laissez X et Z sur zéro.
- Sélectionnez le système de coordonnées du composant à l'aide de Référence à dans la section Nom, passez à Référence en regard de Défini, puis entrez les coordonnées de l'origine directement par rapport à l'origine du composant.
- Après la définition de l'origine, choisissez/définissez les sections Point sur l'axe Z et Point sur le plan XZ de la même façon.
- La figure ci-dessus présente les axes r – thêta – z du nouveau système.
- Les méthodes suivantes peuvent être utilisées pour créer un système de coordonnées cylindrique au centre de l'arête supérieure de l'anneau :
- Point sur l'axe Z : après la définition de l'origine, choisissez/définissez la section Point sur l'axe Z de la même façon.
- Point sur le plan XZ : après la définition de l'origine, choisissez/définissez la section Point sur le plan XZ de la même façon.
