Utilisez Outils > Transformation > Transformer nominales pour transformer toutes les nominales d'une orientation et les positionner sur une autre. Par exemple, vous pouvez utiliser cette option pour transformer des mesures par rapport à un système de coordonnées commun.
Pour transformer les nominales dans un document :
- Cliquez sur Outils > Transformation > Transformer nominales. La boite de dialogue Matrice de transformation s'affiche.
- Dans la boite de dialogue Matrice de transformation, entrez la transformation que vous voulez utiliser puis cliquez sur OK. Les nominales et les données mesurées sont transformées et la vue CAO est mise à jour pour montrer l'effet de la transformation.

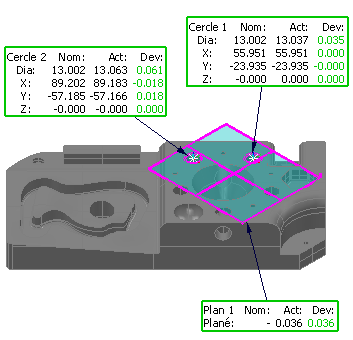

Par exemple, quand vous appliquez une transformation de -45 degrés autour de l'axe Z au modèle suivant :

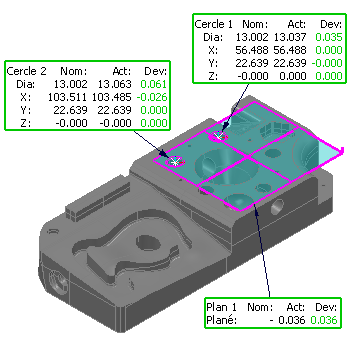

il se change en :
Pour voir les effets de la transformation sur tous les résultats, sélectionnez l'onglet Rapport.
