Segmenter manuellement les maillages

Utilisez la segmentation manuelle pour segmenter et ajuster individuellement des surfaces à un maillage.

1. Sélectionnez le maillage.



2. Cliquez sur Outils de maillage > Créer > Segmentation > Segmentation manuelle.

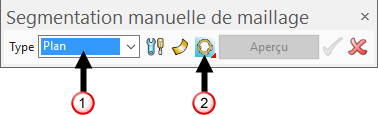

3. Utilisez les options de la barre d'outils Segmentation manuelle de maillage pour contrôler la segmentation :



   • Utilisez la liste déroulante de type pour sélectionner le type d'élément à ajuster :

     Plan — surface uniquement

     Cylindre

     Cône

     Sphère

     Tore

     Extrusion

     Révolution — surface uniquement

     Enveloppement — surface uniquement

   • Cliquez sur pour afficher la boite de dialogue Réglages de segmentation.
   • Cliquer sur / pour basculer entre la génération de surfaces et de solides.
   • Utilisez Ajuster pour sélectionner la direction d'ajustement. Ces exemples sont exagérés pour mettre en évidence les effets des différentes directions d'ajustement :

   Ajuster à l'intérieur — Sélectionnez cette option pour ajuster la surface primitive juste en-dessous de l'intérieur du maillage.	Ajuster au milieu — Sélectionnez cette option pour ajuster la surface primitive aussi proche que possible du centre du maillage.
   Ajuster à l'extérieur — Sélectionnez cette option pour ajuster la surface primitive juste au-dessus de l'extérieur du maillage.

4. Sélectionnez une zone de triangles sur le maillage en utilisant les options de Outils de maillage > Sélection.

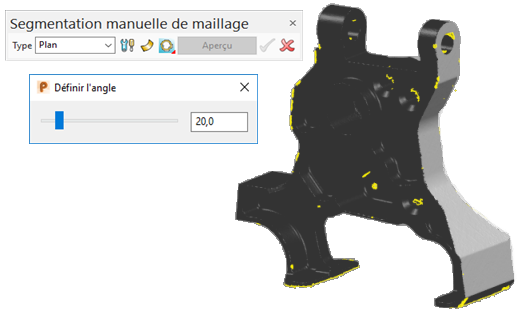

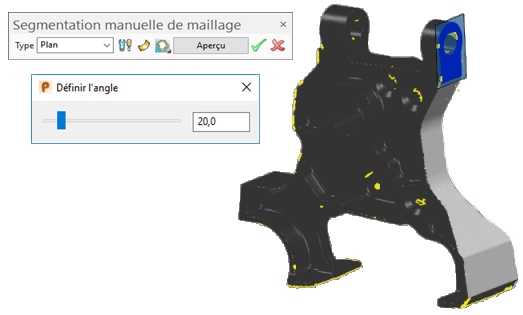

5. Cliquez sur Aperçu pour afficher un aperçu des éléments générés sur le modèle :



Conseil : Déplacez la souris sur l'élément généré pour afficher la tolérance d'ajustement.
6. Cliquez sur pour accepter et cacher l'élément. Sinon, cliquez sur pour annuler l'aperçu et fermer la boite de dialogue.



Conseil : Cliquer sur un élément a le même effet que de cliquer sur .

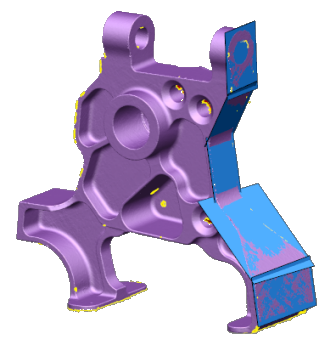

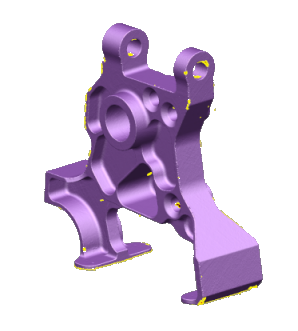

7. Fermez la boite de dialogue pour voir les éléments récemment créés :



Conseil : Les surfaces précédemment créées sont rappelées si vous quittez puis ré-entrez dans le segmenteur pour le même maillage.

Si vous effacez une surface avant de retourner au segmenteur, ses régions sont libérées.

Si vous annulez, rétablissez ou modifiez le maillage, les données persistantes sont perdues. Si cela se produit, le segmenteur ne peut pas se rappeler des surfaces qu'il a produit.
