L'option d'enveloppement vous permet de générer une surface non-primitive et de la relimiter automatiquement pour ajuster un maillage.
Pour générer une surface d'enveloppement :
- Sélectionnez le maillage.
- Dans le volet Outils de maillage > Sélection, choisissez une méthode de sélection de triangle.

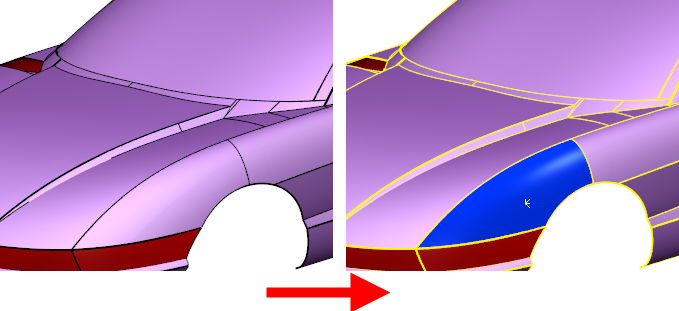

- Sélectionnez les triangles que vous voulez envelopper :

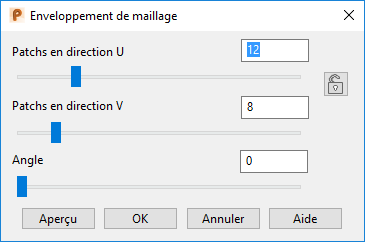

- Cliquez sur Outils de maillage > Créer > Enveloppement. La boite de dialogue Enveloppement de maillage s'affiche :
- Dans la boite de dialogue Enveloppement de maillage :
- Entrez des valeurs dans cases Patchs en direction U et Patchs en direction V pour spécifier combien de points de contrôle doivent être utilisés pour générer les courbes de surface en espace 2D. Pour utiliser le même nombre de points de contrôle dans les deux directions, cliquez sur
.
- Entrez un angle ou utilisez le curseur pour orienter manuellement la surface d'enveloppement.
Quand vous faites glisser le curseur, la surface pivote autour du plan de travail actif. Par exemple :
-

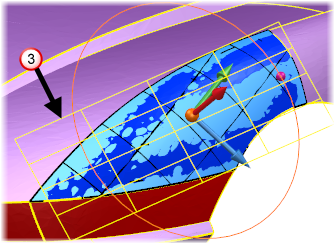

Avant l'alignement

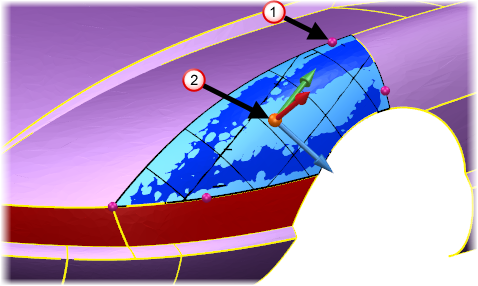

Après l'alignement
Vous pouvez également cliquer-glisser les poignées graphiques
pour faire pivoter la surface autour du plan de travail temporaire
.
Un aperçu
est affiché, montrant les directions latérale et longitudinale pour la surface ré-alignée.
- Cliquez sur Aperçu pour prévisualiser la surface.
- Cliquez sur OK pour créer la surface et fermer la boite de dialogue.
Remarque : Pour les maillages triviaux avec des courbures simples, moins de points de contrôle sont nécessaires. Pour des maillages non-triviaux avec des courbures complexes, plus de points de contrôle sont nécessaires. - Entrez des valeurs dans cases Patchs en direction U et Patchs en direction V pour spécifier combien de points de contrôle doivent être utilisés pour générer les courbes de surface en espace 2D. Pour utiliser le même nombre de points de contrôle dans les deux directions, cliquez sur
|
Avant l'alignement
|
Après l'alignement
|
Vous pouvez également cliquer-glisser les poignées graphiques pour faire pivoter la surface autour du plan de travail temporaire .
Un aperçu est affiché, montrant les directions latérale et longitudinale pour la surface ré-alignée.
Cliquez sur Aperçu pour prévisualiser la surface.
Cliquez sur OK pour créer la surface et fermer la boite de dialogue.

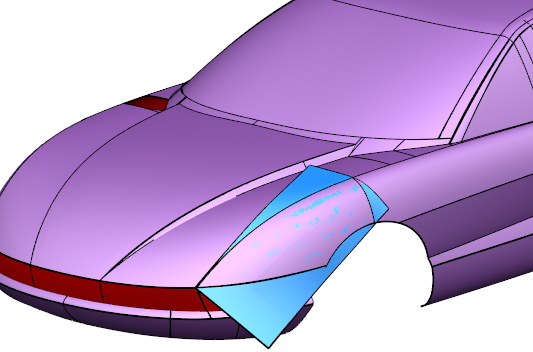

- Cliquer sur OK pour créer la surface :
