Créer une courbe accrochée au maillage

Utilisez cette option pour créer une courbe accrochée à un maillage :

1. Sélectionnez un maillage.
2. Cliquez sur Outils de maillage > Créer > Accroché.

   La barre d'outils Créer une courbe accrochée au maillage s'affiche :



3. Sélectionnez une des options suivantes pour spécifier la façon dont la courbe est créée :

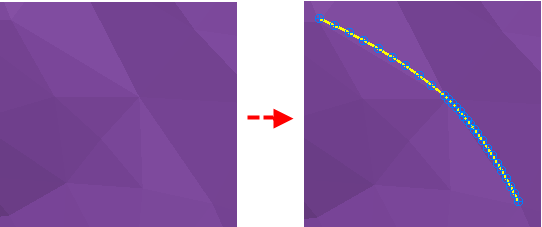

   • Sélectionnez A la tolérance pour insérer automatiquement des points supplémentaires, afin que la courbe se trouve sur les triangles à la tolérance. L'exemple ci-dessous est à la tolérance 0,01.
   • Sélectionnez Insérer points supplpour créer un nombre fixe de points par segments. Entrez le nombre de points dans Valeur. Si vous entrez une valeur de zéro pour créer une courbe avec aucun point de séparation. Les points se situent dans les triangles. Les segments peuvent ne pas être dans la tolérance.

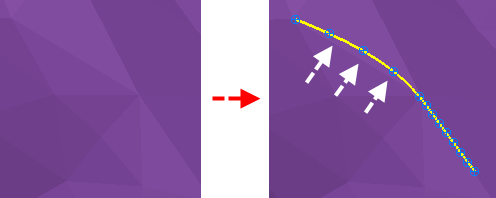

     L'exemple ci-dessous possède trois points par segments. Dans ce cas, la zone mise en évidence montre que la courbe ne suit pas les triangles aussi précisément qu'en utilisant A la tolérance.



4. Cliquez sur le bouton Insérer une discontinuité au point précédent pour terminer la courbe actuelle au point précédent et commencer une nouvelle courbe à partir du même point. La nouvelle courbe est non tangente à la première courbe.
5. Cliquez sur le bouton Enregistrer pour terminer la courbe.
6. Fermez la barre d'outils pour voir la courbe et les points.
