Mesh Doctor analyse et répare les défauts dans le maillage sélectionné en quatre étapes. L'étape de réparation initiale détecte les défauts topologiques, tels que les sommets dupliqués et les arêtes impossibles et applique automatiquement des réparations pour rendre le maillage utilisable dans PowerShape. Les étapes ultérieures détectent les brèches, les trous et les intersections dans le maillage. Vous pouvez utiliser Mesh Doctor pour essayer de réparer automatiquement les défauts ou vous pouvez sélectionner une méthode de réparation spécifique.
Pour analyser les défauts d'un maillage en utilisant Mesh Doctor :
- Sélectionnez le maillage que vous voulez vérifier.

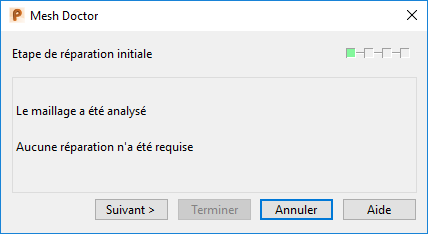

- Cliquez sur Outils de maillage > Réparer > Mesh Doctor pour afficher la boite de dialogue Mesh Doctor :
L'étape de réparation initiale analyse et répare les défauts topologiques pour s'assurer que le maillage puisse être utilisé dans PowerShape et affiche le nombre de réparations qui ont été appliquées.
Remarque : Si les défauts sélectionnés ne peuvent pas être réparer à ce niveau, le maillage n'est pas sans danger à utiliser dans PowerShape et ne peut ne pas passer à l'étape suivante. - Cliquez sur Suivant.

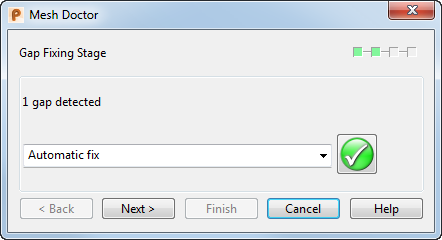

L'étape de réparation de brèches détecte toute brèche dans le maillage :
- Sélectionnez une méthode de réparation dans la liste déroulante :
- Réparation automatique choisit la meilleure méthode pour la réparation des défauts détectés si plus d'une option est disponible.
- Coudre la brèche est la seule option disponible pour fermer les brèches.
- Cliquez sur
pour traiter tous les défauts détectés à ce niveau.
Remarque : Pour sélectionner et traiter des défauts individuels, par exemple, pour utiliser différentes méthodes de réparation de défauts du même type, cliquez sur la frontière du défaut ou faites glisser un cadre autour des défauts pour les sélectionner. - Répétez les étapes 3-5 pour traiter l'étape de réparation de trou et d'intersection.
Les méthodes disponibles pour la réparation de trous sont :
- Bouchage avec surface plane — génère des triangles de remplissage en utilisant une surface plane d'ajustement au mieux basée sur la frontière de trou.
- Bouchage avec surface courbée — génère des triangles de remplissage en utilisant une surface courbée d'ajustement au mieux.
- Bouchage avec surface tangente continue — génère des triangles de remplissage en utilisant une surface d'ajustement au mieux qui suit la tangente du maillage à partir de la frontière du trou.
- Effacer les triangles
Pour réparer des intersections, sélectionnez Effacer les triangles.
- Cliquez sur Terminer pour accepter les changements et fermer la boite de dialogue, ou sur Annuler pour annuler les changements non-appliqués et fermer la boite de dialogue.
Remarque : Pour compléter Mesh Doctor après qu'une réparation soit appliquée avec succès, cliquez sur Terminer.
