Opérations booléennes

Utilisez les opérations booléennes du volet Solide > Forme pour créer un maillage à partir de :

• deux maillages
• un solide et un maillage

Deux maillages

Utilisez les options booléennes pour intersecter, soustrait ou combiner (Ajouter) deux maillages :

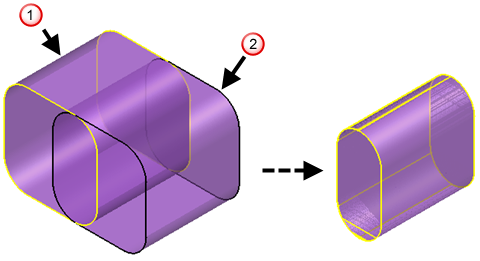

Par exemple, pour créer un maillage à partir de l'intersection de deux maillages :

1. Cliquez sur Solide > Forme > Intersection pour afficher la boite de dialogue d'intersection booléenne.
2. Sélectionnez comme étant la sélection primaire et comme étant la sélection secondaire.
3. Cliquez sur OK pour créer le nouveau maillage.



Solide et maillage

Utilisez les options booléennes pour intersecter, soustraire et combiner (Ajouter) un solide et un maillage :

Par exemple, pour créer un maillage en soustrayant un maillage d'un solide :

1. Cliquez sur Solide > Forme > Soustraction pour afficher la boite de dialogue de soustraction booléenne.
2. Sélectionnez comme étant la sélection primaire et comme étant la sélection secondaire.
3. Désélectionnez Conserver solides originaux.
4. Cliquez sur OK pour créer le nouveau maillage.
5. Cliquez sur Oui pour effacer l'arborescence de solide, s'il existe déjà.
