Utilisez l'outil Gouttière pour ajouter des gouttières aux toits, sous-faces, lignes de modèle et bords de toiture.
- Cliquez sur l'onglet Architecture
le groupe de fonctions Créationla liste déroulante Toit
(Sous-face). - Mettez en surbrillance les bords horizontaux des toits, sous-faces, bords de toiture ou lignes du modèle, puis cliquez pour positionner la gouttière. Observez la barre d'état pour obtenir des informations sur les références valides.
Si vous cliquez sur plusieurs bords, Revit les traite comme s'il s'agissait d'une gouttière continue.
- Cliquez sur l'onglet Modifier | Placer une gouttièrele groupe de fonctions Positionnement
(Recommencer une gouttière) pour terminer la gouttière en cours et en commencer une nouvelle. - Placez le pointeur sur un nouveau bord et cliquez pour positionner l'élément.
- Pour terminer le positionnement des gouttières, cliquez sur un espace vide dans la vue.

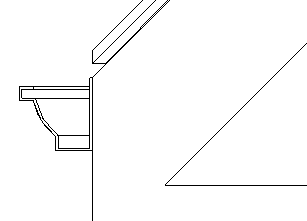

Gouttière en coupe
