Ajout d'un quadrillage de mur-rideau à un système de mur-rideau

Lorsque vous créez un système de mur-rideau sans utiliser la création automatique de quadrillage, vous pouvez ajouter des quadrillages de murs-rideaux ultérieurement. Les quadrillages de murs-rideaux facilitent le placement des meneaux.

1. Cliquez sur l'onglet Architecturele groupe de fonctions Création (Quadrillage du mur-rideau).
2. Ouvrez une vue 3D.

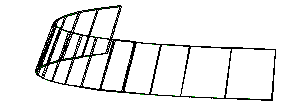

3. Lorsque vous placez le pointeur le long des arêtes du système, un quadrillage temporaire s'affiche. Cliquez pour placer les quadrillages.

   Conseil : Lorsque vous placez des lignes de quadrillage de mur-rideau sur un système de mur-rideau, le pointeur s'accroche à l'intersection des lignes de contour et de tout autre plan de référence ou ligne.

   Revit remplit automatiquement chaque section du quadrillage (unité de conception) avec un panneau de mur-rideau distinct.
