Groupes de travail connectés

Configurez des groupes de travail connectés afin d'améliorer les performances de Microsoft SQL pour les sites distants.

A propos des groupes de travail connectés

Vous devez maîtriser la réplication pour ensuite comprendre le fonctionnement des groupes de travail connectés.

Réplication

La réplication est le processus de copie des données entre deux serveurs. Ces serveurs sont généralement situés à deux emplacements physiques distincts. Cette configuration permet de disposer d'un environnement Vault dans deux emplacements. Ainsi, il n'est pas nécessaire de télécharger des fichiers de CAO volumineux sur le réseau étendu (WAN).

Groupes de travail

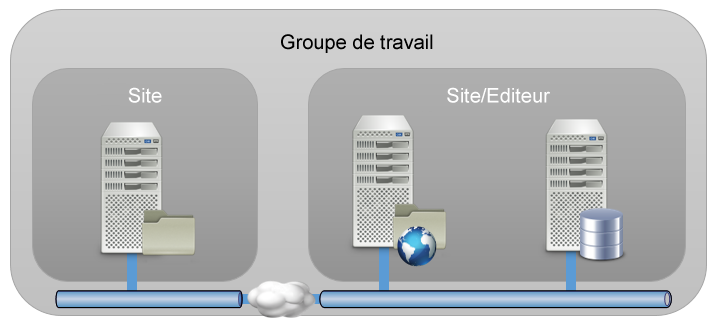

Un groupe de travail est un ensemble d'utilisateurs qui partagent des données via un réseau local.

Un groupe de travail connecté peut partager des données avec d'autres groupes de travail à l'aide de la technologie Microsoft SQL Publisher/Subscriber pour la prise en charge de plusieurs serveurs de bases de données. Cette technologie permet la réplication de la base de données SQL à plusieurs emplacements.

Si plusieurs groupes de travail sont autorisés à travailler dans le même coffre-fort, ils doivent demander la propriété des fichiers, des dossiers, des articles et des ordres de modification avant de pouvoir y apporter des changements.

Configuration requise

• Pour les serveurs ne figurant pas dans le même domaine, ajoutez un compte Windows local (pas un compte de domaine) pour chaque agent au niveau des noeuds appropriés (utilisez les mêmes nom et mot de passe pour chaque noeud). Par exemple, AutodeskRep.
• Un dossier partagé dans l'éditeur où les clichés de réplication sont stockés et partagés avec les serveurs SQL distants.
• Un compte Windows dans l'éditeur possédant des droits d'accès en lecture et en écriture pour le partage des clichés.
• Un compte Windows possédant des droits d'accès en lecture pour le partage des clichés de l'éditeur.
• Le serveur qui fait partie de l'environnement de réplication doit être en mesure de résoudre les serveurs distants par NetBIOS.
• Les ports SQL et http doivent être ouverts dans les pare-feux pour permettre la communication entre les serveurs.
• La réplication SQL Server doit être activée. Si tel n'est pas le cas, relancez le module d'installation de SQL pour modifier l'installation au niveau de SQL Server et activer la réplication. (Sélection de fonctionnalités > Fonctionnalités de l'instance > Services Moteur de base de données > Réplication SQL Server.)

Recommandations

• Les serveurs se trouvent dans le même domaine ou dans deux domaines approuvés.
• Une adresse IP statique est attribuée aux serveurs.
• Utilisez un compte utilisateur de domaine 1 pour la réplication et l'accès aux clichés.

Ouverture de ports dans le pare-feu Windows

• L'instance AutodeskVault de SQL utilise un port dynamique.

  Recherchez le port utilisé par vos serveurs.

  1. Ouvrez le gestionnaire de configuration de SQL Server.
  2. Développez la configuration réseau de SQL Server.
  3. Sélectionnez les protocoles d'AUTODESKVAULT.
  4. Dans le volet de droite, cliquez deux fois sur TCP/IP.
  5. Sélectionnez l'onglet relatif à l'adresse IP.
  6. Faites défiler la liste jusqu'en bas et trouvez le port sous la section IP Tout - > Ports dynamiques TCP
  7. Utilisez ce numéro de port dans la ligne SQL AUTODESKVAULT du script ci-dessous pour ouvrir le port dynamique dans le pare-feu de Windows.

     Copiez la ligne suivante dans un fichier de lot pour ouvrir les ports nécessaires.

     @echo ========= Ports de SQL Server ===================

     @echo Ouverture du port 1433 de l'instance par défaut de SQL Server

     netsh firewall set portopening TCP 1433 "SQLServer"

     @echo Ouverture du port 1434 dédié à la connexion d'administrateur

     netsh firewall set portopening TCP 1434 "SQL Admin Connection"

     @echo Ouverture du port pour le bouton "Parcourir" du service du navigateur de SQL Server

     netsh firewall set portopening UDP 1434 "SQL Browser"

     @echo Ouverture du port dynamique de SQL Server

     netsh firewall set portopening TCP <number> "SQL AUTODESKVAULT"

     @echo ========= Applications diverses ==============

     @echo Ouverture du port HTTP 80

     netsh firewall set portopening TCP 80 "HTTP"

  Conseils de dépannage

  • Utilisez SQL Management Studio pour vérifier que vous pouvez vous connecter aux serveurs SQL distants.
  • Utilisez un navigateur Web pour vérifier que vous avez le port 80 ouvert.
  • Utilisez l'Explorateur Windows et les informations d'identification de l'utilisateur de réplication pour vérifier que chaque serveur a accès au partage de clichés.

Présentation des groupes de travail connectés

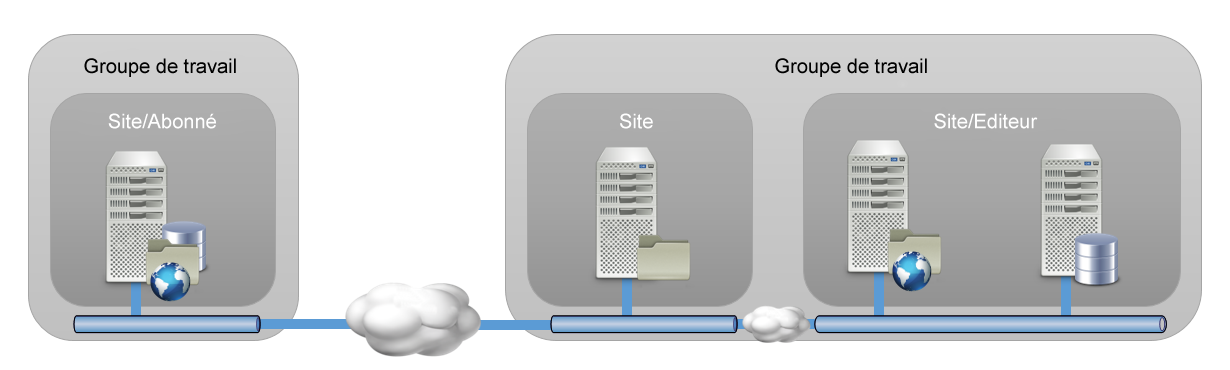

Un groupe de travail connecté est une configuration des magasins de fichiers ayant été répliqués d'un site vers un autre et gérés par la base de données Microsoft SQL. L'illustration suivante représente une configuration de groupe de travail typique. Tous les sites d'un groupe de travail partagent le même serveur Microsoft SQL.

Pour permettre aux sites d'utiliser leur propre serveur de base de données afin d'augmenter leurs performances SQL, Vault utilise des groupes de travail connectés. L'illustration suivante représente un groupe de travail avec deux différents sites connecté à un autre groupe de travail avec un seul site.

Créer des groupes de travail connectés

L'installation d'un environnement de groupes de travail connectés nécessite que chaque composant soit installé et configuré dans l'ordre correct, comme indiqué ci-dessous.

Configuration de l'éditeur

1. Installez Microsoft SQL sur l'ordinateur à partir duquel toutes les informations doivent être répliquées. Cet ordinateur est connu sous le nom d'Editeur.
   • Veillez à activer la réplication au cours de l'installation. Reportez-vous à la rubrique Installation de SQL Server.
   • Assurez-vous de configurer un ou plusieurs dossiers réseau partagés. Reportez-vous à la rubrique Utilisation d'une base de données distante.
   • Autodesk recommande de configurer un "utilisateur de réplication" pour le domaine et de noter ses informations d'identification qui seront utiles lors des étapes suivantes. Reportez-vous à la rubrique Administration SQL pour Vault.
2. Après l'installation de SQL, connectez-vous à l'instance SQL AutodeskVault via SQL Server Management Studio. Cliquez sur le nom du serveur de niveau supérieur avec le bouton droit de la souris et sélectionnez les propriétés. Sous l'onglet Connexion, assurez-vous que l'option nocount n'est pas sélectionnée.
3. Installez Vault Server sur l'éditeur.
4. Cela fait, démarrez la console Vault Server Console.
5. Cliquez avec le bouton droit de la souris sur Groupes de travail et choisissez Activer la réplication du groupe de travail.

6. Remplissez le chemin UNC du dossier partagé. Par exemple : \\server\share\.

7. Saisissez l'ID de l'utilisateur, qui correspond au compte utilisateur configuré pour la réplication et qui dispose d'un accès complet au dossier partagé, puis cliquez sur OK.
8. Sur l'ordinateur abonné (cible des données répliquées), installez la même version de SQL que celle que vous venez d'installer sur l'éditeur.
   Remarque : Procédez à l'installation avec une instance préconfigurée nommée AutodeskVault et le même mot de passe que celui de l'éditeur.

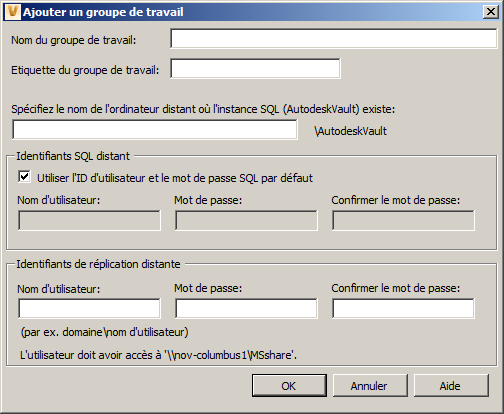

9. Dans l'éditeur, cliquez de nouveau avec le bouton droit de la souris sur Groupes de travail dans la console Vault Server Console et choisissez Ajouter un groupe de travail.

10. Saisissez les informations relatives au groupe de travail distant.

    Si vous avez créé un compte utilisateur de réplication, utilisez ces informations d'identification dans la section Identifiants de réplication distante.



Un processus d'arrière-plan configure le serveur SQL distant en tant qu'abonné et commence à répliquer la base de données KVM depuis l'éditeur. Une fois que le deuxième serveur a terminé sa configuration, il est ajouté à l'arborescence des groupes de travail dans la console.

Remarque : Cela fait, vous pouvez installer la console Vault Server Console sur l'ordinateur abonné et activer la réplication du coffre-fort.

Configurer le pare-feu

Configurer le pare-feu

Avant d'ajouter un groupe de travail, assurez-vous que le serveur SQL permet de communiquer avec le serveur Vault via le pare-feu. Cette opération peut être effectuée en autorisant une exception pour les fichiers exécutables SQL sqlbrowser.exe et sqlserver.exe.

Activer la réplication du coffre-fort

Après avoir configuré l'éditeur, vous pouvez installer la console Vault Server Console sur l'ordinateur abonné et activer la réplication du coffre-fort.

Remarque : Pour les emplacements d'abonnement ayant des connexions réseau lentes, il est conseillé de configurer le serveur au même emplacement que l'éditeur et d'envoyer le serveur. Si un serveur d'abonnement est envoyé à un emplacement différent, ne le déconnectez pas du réseau plus de 14 jours pour permettre une réplication une fois reconnecté au réseau.

1. Installez Autodesk Data Management Server sur l'ordinateur abonné et renvoyez l'application vers le serveur SQL Server également installé sur cet ordinateur.

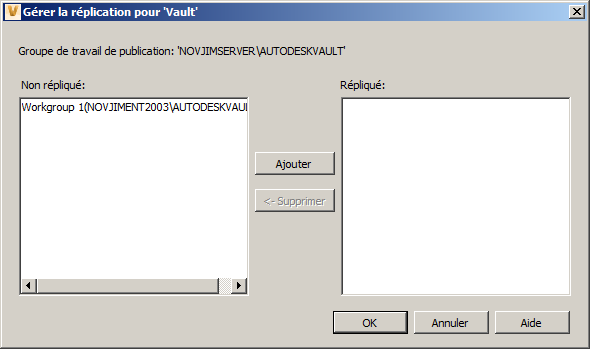

2. Dans l'éditeur de la console ADMS Console, cliquez avec le bouton droit de la souris et choisissez Gérer la réplication.

3. Sélectionnez le coffre-fort que vous souhaitez répliquer.

4. A l'aide du bouton >>, déplacez les groupes de travail que vous souhaitez répliquer vers la colonne Répliqué.

5. Sur l'ordinateur abonné, ouvrez la console ADMS Console et développez le noeud Coffres-forts.
6. Cliquez avec le bouton droit de la souris sur le coffre-fort approprié, puis choisissez Coffre-fort activé pour activer le coffre-fort.

7. Sélectionnez l'emplacement du magasin de fichiers approprié lorsque vous y êtes invité.

Vault ouvre des boîtes de dialogue d'informations décrivant la fréquence de synchronisation du coffre-fort et confirmant que le coffre-fort a été activé.

Tester la réplication

1. Ajouter un fichier au groupe de travail de publication
2. Extrayez le fichier, modifiez-le, puis réarchivez-le.
3. Basculez vers un groupe de travail abonné et transférez la propriété du fichier.
4. Répétez la procédure que vous avez appliquée pour l'éditeur.
5. Facultatif : retransférez la propriété vers l'éditeur lorsque vous avez terminé.

Sauvegarde et restauration

Effectuez toutes les opérations de sauvegarde et de restauration depuis le site de l'éditeur. S'il est nécessaire de rétablir un abonné, supprimez cet abonné à partir de l'environnement de groupes de travail connectés, recréez le serveur abonné et ajoutez-le de nouveau à l'environnement de groupes de travail connectés.

Vault permet de sauvegarder les base de données KVM et Vault normales, ainsi que la base de données principale SQL, la base de données msdb et la base de données de distribution de réplication. Le nom par défaut de la base de données de distribution de réplication est AutodeskReplication.

Vault ne vous permet pas de restaurer un environnement de groupes de travail connectés. Les bases de données nécessaires à la restauration d'un environnement de groupes de travail connectés sont sauvegardées et peuvent être rétablies manuellement si nécessaire.

Remarque : Le nom de l'éditeur et le nom de la base de données de distribution sont stockés dans le fichier backupcontents.xml.

Sauvegarde

Utilisez la console du serveur du coffre-fort pour créer une copie de sauvegarde du serveur Vault sur le site de l'éditeur.

Effectuez une sauvegarde si vous souhaitez :

• Modifier un groupe de travail.
• Ajouter un groupe de travail.
• Supprimer un groupe de travail.
• Renommer un groupe de travail.

-Restauration

Pour rétablir un environnement Autodesk Vault Professional à l'aide des outils de sauvegarde et de rétablissement fournis par la console du serveur, le serveur de publication doit être rétabli et tous les abonnés doivent être ajoutés comme s'ils n'avaient jamais fait partie de l'environnement.

Les règles suivantes s'appliquent lors du rétablissement manuel de l'éditeur de groupes de travail connectés Vault tout en conservant les abonnés existants :

• L'éditeur peut uniquement être restauré sur un serveur portant le même nom.
• Les abonnés doivent être sur la même version d'Autodesk Vault Professional. Aucune migration de données ne devrait être nécessaire.
• La sauvegarde ne doit pas dépasser 14 jours.
• Démarrer chaque serveur de base de données en mode utilisateur unique.
• Redémarrer l'instance de serveur de base de données une fois que chaque base de données est rétablie.

Restaurez les bases de données dans l'ordre suivant :

1. Principale
2. MSDB
3. AutodeskReplication
4. KVM
5. Coffres-forts
