Használja a Nyomócsőhálózat hossz-szelvény elrendezés szalagot a hossz-szelvény nézetben történő nyomócsőhálózati munkához.

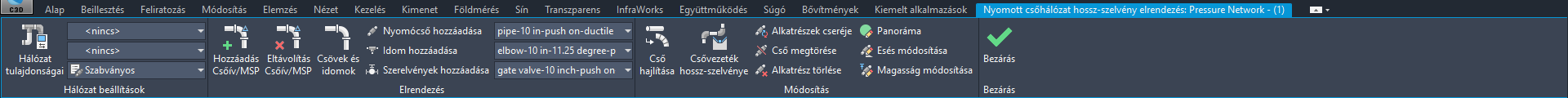

A Nyomócsőhálózat hossz-szelvény elrendezés szalag eléréséhez válasszon ki egy nyomócsőhálózatot a rajzon. A szalagon megjelenik a Nyomott csőhálózatok környezetfüggő lap. A Módosítás panelen kattintson a Hálózat szerkesztés
Hossz-szelvény elrendezési eszközökre
Keres.
Megjegyzés: A nyomócsőhálózatnak léteznie kell hossz-szelvény nézetben már azelőtt, mielőtt hozzáférne a nyomócsőhálózat hossz-szelvény szalaghoz.
A következő parancsok állnak rendelkezésre a Hálózatbeállítások panelen:
- Hálózattulajdonságok: Szerkeszti a nyomócsőhálózat tulajdonságait.
- Referenciafelület: Megadja azt a referenciafelületet, amely a nyomócsőhálózat szintmagasságát meghatározza.
- Referencianyomvonal: Megadja azt a referencianyomvonalat vagy csővezetéket, amely szelvény- és eltolásadatokat nyújt a nyomócsőhálózat számára.
- Nyomócsőhálózat alkatrészlista: Megadja azt a nyomócsőhálózat alkatrészlistát, amely az elrendezés során rendelkezésre álló alkatrészeket tartalmazza.
A következő parancsok állnak rendelkezésre az Elrendezés panelen:
- Csőív/MSP hozzáadása és eltávolítása: A metszéspontokon található függőleges csőívek módosításával állítja be a csővezetéket a hossz-szelvény nézetben.
- Csövek és idomok (csak alkatrészalapú nyomott csőhálózatok esetén): Csőszakaszokat hoz létre a hossz-szelvény nézetben, és függőleges csőíveket illeszt be irányváltásoknál az alkatrészalapú nyomott csőhálózatokban.
- Nyomócső hozzáadása (csak alkatrészalapú nyomott csőhálózatok esetén): Nyomócsövet vagy csatlakoztatott csövek sorozatát adja hozzá egy nyomott csőhálózathoz a hossz-szelvény nézetben az alkatrészalapú nyomott csőhálózatokban.
- Csőív hozzáadása (csak alkatrészalapú nyomott csőhálózatok esetén): Függőleges csőívet ad hozzá a nyomócsőhálózathoz a hossz-szelvény nézetben az alkatrészalapú nyomott csőhálózatokban.
Megjegyzés: Az alapértelmezett katalógusban rendelkezésre álló más típusú idomok nem adhatók hozzá a hossz-szelvény nézetben.
- Szerelvények hozzáadása: Szerelvényt ad hozzá a nyomócsőhálózathoz a hossz-szelvény nézetben.
A következő parancsok állnak rendelkezésre a Módosítás panelen:
- Csőív létrehozása: A hossz-szelvény nézetben átalakít egy egyenes nyomócsőszakaszt egy íves szakasszá.
- Csővezeték hossz-szelvénye: Hossz-szelvény nézeteket ad hozzá a rajzban található csővezetékekhez.
- Cső felosztás: Felosztja a nyomócsövet két nyomócsőre egy kiválasztott ponton. A nyomócsövek csatlakoznak egymáshoz, és ugyanaz a hálózat tartalmazza őket, mint az eredeti nyomócsöveket.
- Alkatrész törlése: Kitörli a kiválasztott nyomócsőhálózat alkatrészeket a nyomócsőhálózatból. A hálózati alkatrészek rajzról való törléséhez használja az Alkatrész törlése parancsot (ennek az opciónak a használata törli az alkatrészt a hossz-szelvény és a helyszínrajz nézetből is). Ha hossz-szervény nézetben egy alkatrész törlésére az AutoCAD Törlés parancsot használja, akkor az objektum csak a hossz-szelvény nézetből kerül ki.
- Panoráma: Megnyitja a nyomócsőhálózat panoráma nézetét, amelyben megjelenítheti és szerkesztheti a nyomócsőhálózati tulajdonságokat.
- Lejtés módosítása (csak alkatrészalapú nyomott csőhálózatok esetén): Módosítja a többszörösen csatlakoztatott alkatrészek lejtését az alkatrészalapú nyomott csőhálózatokban. Az útvonalalapú nyomott csőhálózatok hossz-szelvény nézetében módosíthatja manuálisan a csővezetékeket.
- Szintmagasság módosítása: Módosítja több kijelölt alkatrészalapú nyomott csőhálózati alkatrész szintmagasságát a hossz-szelvény nézetben való mozgatásukkal. A Csővezeték hossz-szelvényének beállításai párbeszédpanelen beállíthatja az útvonalalapú csővezetékek mélységét.
