Mik a térképek?
Az AutoCAD Map 3D toolset térképfájl egy ablak az információkra. A térképfájl hivatkozásokat tartalmaz minden, a térképben felhasznált adatra és képre:
- Szabványos AutoCAD-objektumok
- Adatbázisból vagy fájlból származó téradat
- Raszterképek
- Attribútumadatok
Egy térképfájlban több forrás is felhasználható. Csatolhat például DWG-fájlt a térképfájlhoz, lekérdezheti a fóliáit, és Megjelenítéskezelő-fóliákként hozzáadhatja azokat. Ezután kapcsolódhat egy SHP-fájlhoz, amelyből egy másik fólia lesz a megjelenítési térképen, vagy hozzáadhat jellemzőket egy térinformatikai adatbázisból. A térképfájl tárol minden kapcsolatot, valamint az arra vonatkozó információkat is, hogy mely objektumokat adta a térképfájlhoz.

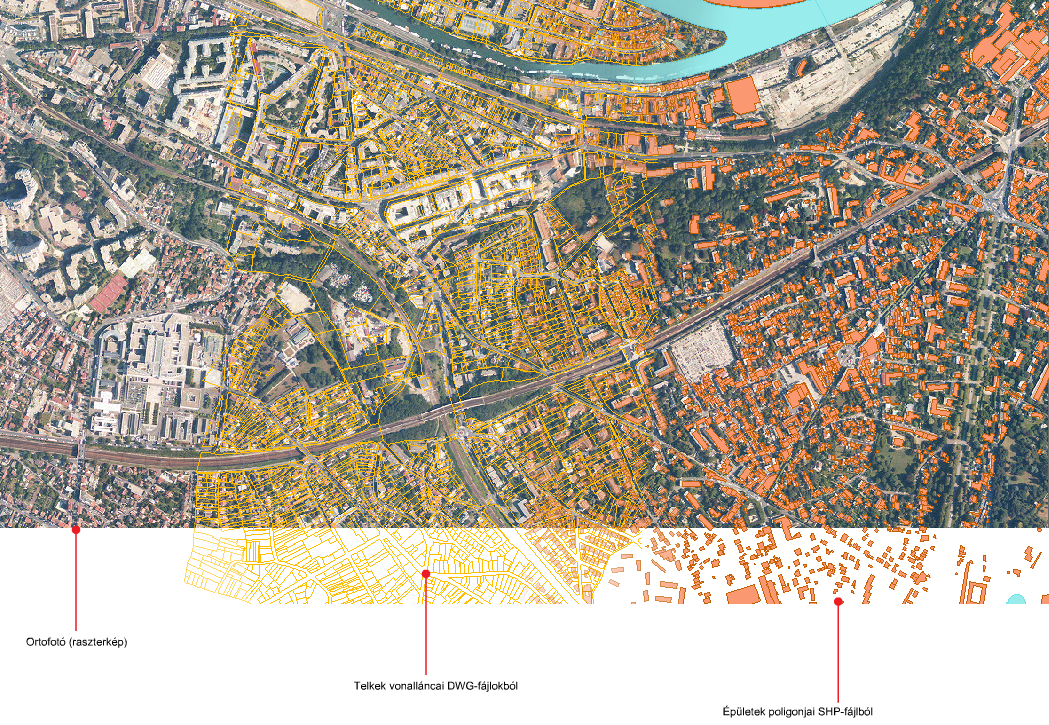

Ez a térkép egy fénykép raszterképet, SHP-fájlban tárolt épületinformációkat és DWG-fájlban tárolt telekadatokat tartalmaz.
Mi az a Megjelenítéskezelő?
A térképen szereplő adatok a Megjelenítéskezelő használatával koordinálhatók.
Minden adatkészlet a Megjelenítéskezelő egy fóliája. Egy raszterfólia például megjeleníthet egy városról készült légifelvételt. Egy SDF-fólia az adott város telkeit ábrázoló SDF-fájlt jelenítheti meg. Egy rajzfólia az aktuális rajzon vagy egy csatolt rajzfájlokban szereplő objektumokat jeleníthet meg.
A Megjelenítéskezelő fóliái nem ugyanazok, mint az AutoCAD fóliái.
A Megjelenítéskezelőben minden fóliát külön-külön stilizálhat, megváltoztathatja sorrendjüket, megtekintheti a változásokat és ki is nyomtathatja azokat. Megadható többek között a vonalak stílusa, színe és vastagsága, a kitöltések színe és stílusa stb.
Mit tartalmaznak a térképfájlok?
Minden AutoCAD Map 3D toolset térképfájl tartalmazza az adatforrásokhoz, rajzokhoz, raszterképekhez és a tartalom attribútumadataihoz való csatlakozáshoz szükséges információkat. Ezenkívül lekérdezéseket, objektumadatokat, stílusinformációkat, nyomtatási elrendezéseket és testre szabott beállításokat is tárol.

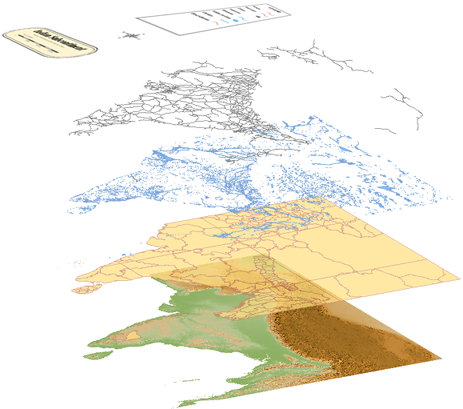

Minden adatkészlet egy fóliának felel meg a térképen.
A térképfájlok megnyitásakor a bennük tárolt információk azonnal elérhetővé válnak.
Mik az adatforrások?
Az adatforrás bármely, a térképben felhasználható információforrás. Az alábbiak közül bármelyik lehet:
- Egy Oracle, SQL Server vagy egyéb relációs adatbáziskezelő rendszerrel létrehozott térbeli adatbázis
- Egy fájlalapú térinformatikai adattár, például SDF vagy ESRI SHP
- Egy AutoCAD-rajzfájl
- Egy táblázat vagy egyéb, attribútumadatokat tartalmazó ODBC forrás
- Egy raszterkép, például TIFF- vagy DEM-fájl
A források és a térképfájl között dinamikus kapcsolat áll fenn. Ha a forrásfájl adatai változnak, ezek a módosítások frissülnek a térképfájlban. Ha módosítja az objektumokat a térképfájlon, a változtatásokat visszamentheti az eredeti forrásfájlokba.
Mire használhatók fel a befejezett térképek?
A térképeket olyanokkal is megoszthatja, akiknek nincs hozzáférésük az AutoCAD Map 3D toolset programhoz. Néhány példa arra, miként oszthat meg térképeket:
- Térképek nyomtatása
- Térképek mentése DWF-formátumban (ami az Autodesk weboldaláról letölthető Autodesk Design Review programmal tekinthető meg)
- Térképek közzététele az Infrastructure Map Server programban.
- Az összes adat konvertálása AutoCAD DWG-adattá
- Térképek közzététele a weben

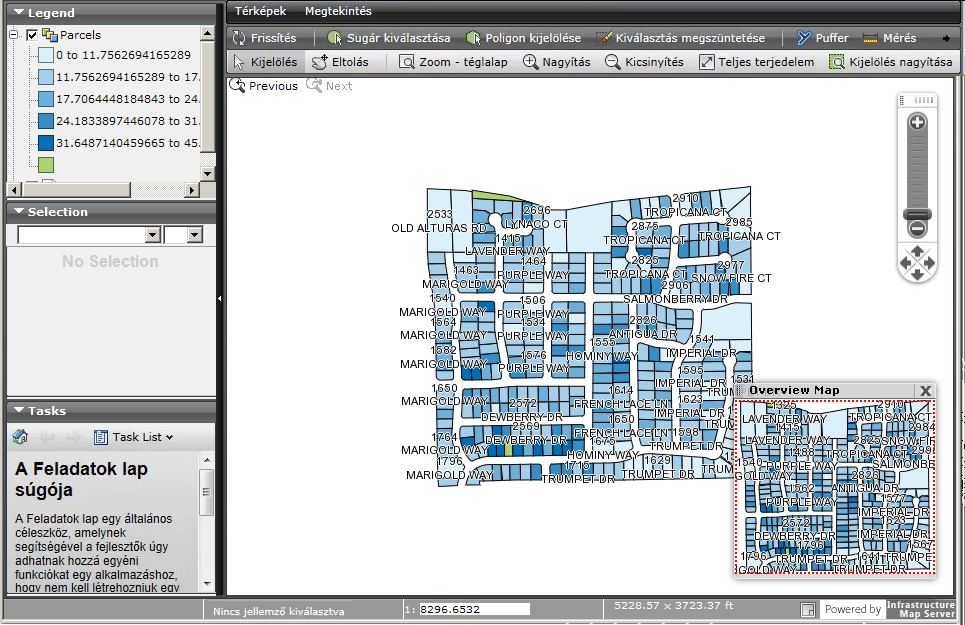

Az Infrastructure Map Server-en közzétéve, a térképek megoszthatók a weben.
Az AutoCAD nem tud minden információt – például a külső téradatra mutató hivatkozásokat – olvasni az AutoCAD Map 3D toolset-fájlokban. Ha AutoCAD-felhasználóval szeretne megosztani egy térképet, alakítsa át a térkép összes adatát DWG formátumba, beleértve a téradattárak adatait is.
