Esercizio H6: unione delle modifiche dei vettori con le immagini raster

Questo esercizio mostra come unire oggetti vettoriali ad immagini raster.

L'unione degli oggetti vettoriali consente di apportare modifiche precise all'immagine raster utilizzando gli strumenti di disegno di AutoCAD, mantenendo tuttavia i dati nel formato raster.

In questo esercizio, all'immagine raster della pianta vengono unite le seguenti modifiche ai vettori:

• La nuova entrata
• La rampa che sostituisce la scala
• Le nuove aule
• Le linee vettoriali disegnate per sostituire il disegno al tratto raster mancante

Quando si uniscono oggetti vettoriali ad un'immagine raster, è possibile controllare i seguenti parametri:

• Lo spessore della linea del disegno al tratto raster creato dall'oggetto o dagli oggetti vettoriali, sulla base del colore di ciascun oggetto
• Quali oggetti vettoriali unire all'immagine.
• Se creare una nuova immagine per i dati uniti.
• Se l'ordine di visualizzazione debba essere rispettato quando si esegue l'unione.
• Se un'immagine esistente, nel caso in cui fosse necessario, debba essere espansa per includere i nuovi dati.

Esercizi correlati

Prima di svolgere questo esercizio, accertarsi che le opzioni del AutoCAD Raster Design toolset siano impostate come descritto in Esercizio A1: impostazione delle opzioni del AutoCAD Raster Design Toolset.

Esercizio

1. Nella cartella \Tutorial4, aprire il file di disegno Hybrid_06.dwg.

   Selezionare il colore e lo spessore del nuovo disegno al tratto raster

2. Per visualizzare la finestra di dialogo Impostazioni della penna raster, Fare clic sul menu RasterUnisciConfigura penne raster.
3. Verificare che lo spessore della penna sia impostato su 3 pixel per tutti i colori, quindi fare clic su OK.

   Unire gli oggetti vettoriali all'immagine

4. Fare clic sul menu RasterUnisciVettore in raster.
5. Disegnare un rettangolo che includa tutti i disegni al tratto vettoriali ad eccezione del cartiglio e del bordo, quindi premere Invio.
6. Quando richiesto, immettere s per eliminare gli oggetti vettoriali selezionati.

   Se si desidera conservare il disegno al tratto vettoriale, è possibile immettere n quando richiesto. I layer contenenti il disegno al tratto vettoriale possono quindi essere congelati, in modo che i vettori non vengano visualizzati.

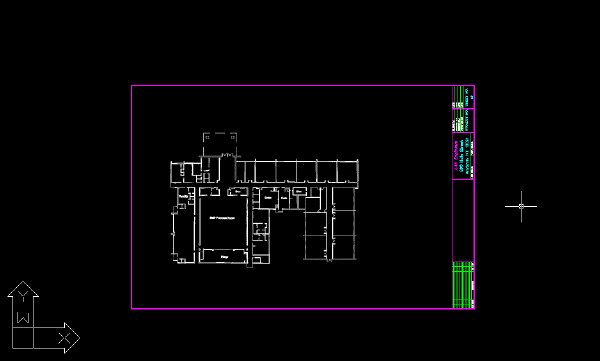

   L'esempio seguente mostra l'aspetto del disegno dopo l'unione degli oggetti vettoriali all'immagine.



   Esaminare le entità raster create dagli oggetti vettoriali

7. Fare clic sul menu VisualizzaViste con nome. Espandere il nodo Viste modello e impostare come vista corrente TU_entry per visualizzare il disegno al tratto proposto per la nuova entrata dell'edificio.
8. Impostare la vista corrente su TU_classroom per visualizzare il disegno al tratto delle nuove aule proposte.
9. Impostare la vista corrente su TU_ramp per visualizzare il disegno al tratto della rampa proposta.
10. Impostare la vista corrente su TU_linework per visualizzare l'area dell'immagine in cui parte del disegno al tratto raster mancante è stata sostituita da linee vettoriali.

    Le linee raster create dalle linee vettoriali sono regolari e distinte.

11. Chiudere il disegno senza salvare le modifiche.
