Esercizio S3: correzione di immagini mediante i comandi Inverti e Specchio

Questo esercizio mostra come utilizzare le utilità Inverti e Specchio per migliorare la leggibilità di un'immagine raster.

• Inverti inverte le tonalità chiare e scure di un'immagine.
• Specchio inverte un'immagine in cui il testo e il disegno al tratto sono invertiti.

Esercizi correlati

Prima di svolgere questo esercizio, accertarsi che le opzioni del AutoCAD Raster Design toolset siano impostate come descritto in Esercizio A1: impostazione delle opzioni del AutoCAD Raster Design Toolset.

Esercizio

Apertura del file di disegno per questo esercizio

1. Nella cartella \Tutorial2, aprire il file di disegno Scanned_02.dwg.

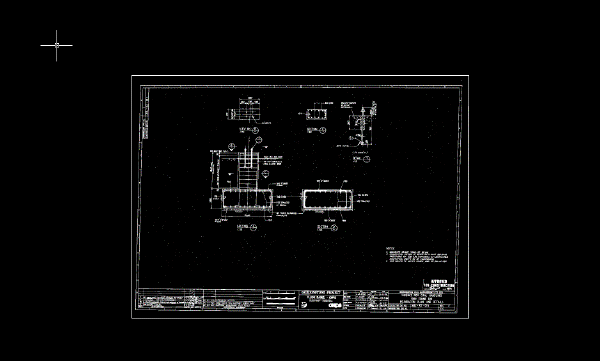

   In base al colore dello sfondo di AutoCAD chiaro o scuro, l'immagine presenterà uno sfondo in contrasto, ad indicare che l'immagine è stata digitalizzata da una cianografia. Il comando Inverti consente di cambiare il colore dello sfondo dell'immagine rendendolo uguale allo sfondo di AutoCAD.

   Invertire l'immagine

2. Fare clic sul menu RasterCorreggiInverti.

   Rendere speculare l'immagine

3. Ingrandire il disegno in modo da visualizzare il testo più chiaramente. Si noti che il disegno è capovolto.
4. Fare clic sul menu RasterCorreggiSpecchio.
5. Selezionare Dall'alto in basso e fare clic su OK.

   Se si seleziona accuratamente l'asse appropriata, è possibile evitare rotazioni non necessarie dopo aver eseguito la copia speculare.

   Una volta eseguita la copia speculare, il blocco del titolo appare nella posizione corretta in fondo all'immagine.


6. Chiudere il disegno senza salvare le modifiche.
