Le modalità di snap raster semplificano la selezione di posizioni esatte su entità raster bitonali. Funzionano in modo analogo alle modalità Snap ad oggetto di AutoCAD, con la differenza che lo snap viene effettuato ad entità raster e non ad oggetti vettoriali.
Gli snap raster sono utili per effettuare le seguenti operazioni:
- Tracciare un'entità raster utilizzando gli strumenti di vettorizzazione (VStrumenti)
- Selezionare un'entità raster da cancellare o ritagliare
- Selezionare un'entità raster da modificare con i comandi REM.
Quando è attivo lo snap raster, attorno al cursore AutoCAD viene visualizzata una finestra snap. La finestra snap visualizza il puntatore a croce in corrispondenza del punto sul quale è possibile eseguire lo snap. È possibile selezionare più modalità snap per controllare se il cursore esegue lo snap sui punti finali, sugli angoli o su altri punti.
Per attivare e disattivare Snap raster, fare clic sul menu Raster
Attiva/Disattiva barra scelte rapide.
Come accedere alle opzioni di Snap raster
- Effettuare una delle seguenti operazioni:
- Fare clic sul menu Strumenti Impostazioni disegno.
- Alla riga di comando, immettere il comando IMPOSTADIS di AutoCAD.
- Fare clic sul menu Strumenti

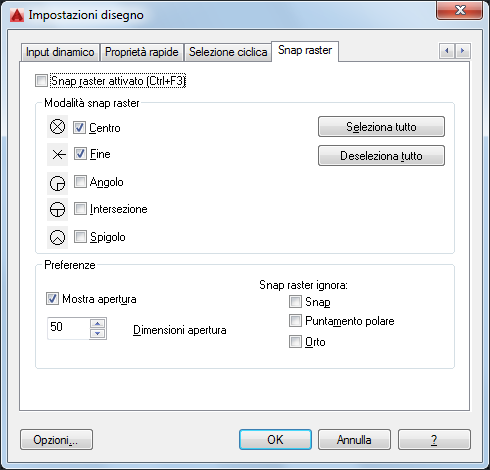

- Nella finestra di dialogo Impostazioni disegno, fare clic sulla scheda Snap raster.
